最大8点までの接点信号が無線送信機に入力されると無線伝送が始まり、受信機側から別々に接点信号出力が行われます。送信機への接点信号入力が止まると受信機のそれぞれの信号出力も個別に自動停止します。設備の無人監視による省力化。取付簡単。

8接点信号監視自動無線通報システム(特定小電力無線接点伝送装置)-移報接点信号を長距離無線化

8接点信号監視自動無線通報システム。無線送信機に最大8点までの接点信号が入力されると無線伝送が始まり受信機側から別々に接点信号出力が行われます。送信機が止まると受信機のそれぞれの信号出力も個別に自動停止します。

各種設備の無人監視に。通信距離100〜300m。
日本製。

1台の無線送信機で最大8点までの無電圧a接点信号出力を別々に監視できます。
※8点未満の点数をご希望の場合もご相談ください。製作可能です。

8接点信号監視自動無線通報システム(特定小電力無線装置)

無線送信機に接点信号が入力されると無線電波送信がはじまり、 受信機から接点出力が行われます。送信機への接点信号の入力が止まると電波送信は止まり、受信機の信号出力も自動停止します。

独立した送信アンテナ、受信アンテナを使って電波を送受信しやすくします
送信機、受信機と独立した送信アンテナ、受信アンテナを使って電波を送受信しやすくする事ができます。



各種警報機の24時間異常監視、製造業、工場内の作業機械などの設備の運営効率の向上、無人監視
省力化、生産性向上,無駄ロスを排除,ミスの防止と迅速なトラブル対応にお役に立てます。

8接点信号監視自動無線通報システム


各種設備装置

無電圧a接点信号(有線接続、接点入力)

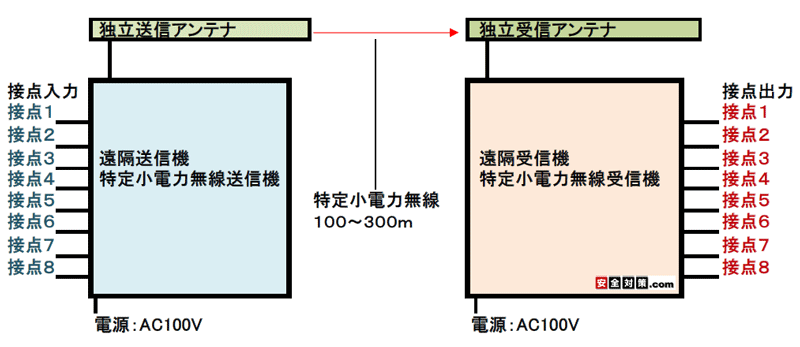

1.送信機-接点信号最大8点(No.1〜No.8)まで監視可能

特定小電力無線100〜300m

2.受信機
無電圧a接点出力が行われます。最大8点(No.1〜No.8)。


工場での設備異常の緊急呼び出し装置
工場、作業場での設備異常の緊急呼び出し装置
警報盤の無人監視
各種製造機械設備、警報盤の無人監視、緊急連絡装置




各種設備からの接点信号(無電圧a接点信号など)を受けて送信機が自動送信、無線で離れた場所の受信機へ異常を連絡します。
各種の設備異常を無線で自動連絡することができます。


送信機〜受信機までは無線でやりとりしますので、電波の届く範囲で自由に機器の配置を設定できます。

送信機〜受信機-見通し100〜300mまで送信可能です。途中にに無線中継器を配置して通信距離を延長することも可能です。

信頼性の高い日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。

本製品の導入に際して役所への届け出や免許などは必要ありません。
受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。

本製品は買い取り商品となっております。月々の管理費用は必要ありません。簡単に設置、導入できます。



当商品の特徴
  • 接点信号監視用無線送信機、受信機と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすくできます。
  • 接点信号監視用無線送信機、受信機とも複数台の組み合わせでご利用いただけます。
  • 接点信号監視用無線送信機、受信機は互いに登録、抹消ができます。複数台ある場合には組み合わせの変更も可能です。
  • ご希望のブザー類、ランプ類、音声アナウンス装置等を受信機、送信機に連動するようにして製作する事もできます。
  • ご利用に伴う役所への届け出は必要ありません。
  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。
  • お見積もりのご依頼は無料にて承っております。
  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。


動作イメージ 無線送信機に接点信号が入ると、自動的に電波を発信して受信機に報せます

発信側
【送信側-接点信号入力作動型特定小電力無線発信機】
各種機械からの無電圧接点入力
-各種設備、警報盤-
無電圧a接点出力信号
無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
無電圧a接点
普段は開放している接点で外からの指示が入ると閉じる接点です。

信号ケーブルで送信機の端子台に有線接続

8点信号監視用の特定小電力無線送信機
8点信号監視用の特定小電力無線送信機
8点信号監視用の特定小電力無線送信機の納品写真。

(左)-外部送信アンテナユニット(屋外用防雨ケース収納タイプ-屋内ケースもあります)
(右)−送信機本体 (屋内用ケース収納)
※外部送信アンテナユニットは現在ロッドアンテナに変更になっています。


送信機本体のサイズ180ミリ×120ミリ×35ミリ

無電圧a接点信号が入力端子に入ると受信機へ無線自動通報します。

電源:AC100V
DC12V電源、DC24V電源、DC48V電源仕様の特定小電力無線送信機を製作する事もできます。 個別に御相談ください。

日本製

接点入力信号:無電圧a接点-送信機の内部端子台に接続。

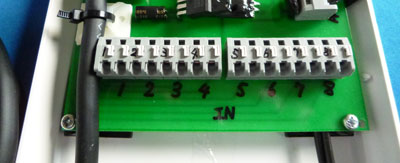

送信機本体内部に8点信号入力用の端子台が内蔵されています。
送信機本体内部に8点信号入力用の端子台が内蔵されています。 (No.1〜No.8)

信号ケーブルは付属しておりません。
信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ9〜10ミリ

信号入力端子と設備の接点信号取り出し口はリード線でつなぐこととなりますが、 リード線の長さの最長5m内に収めることをおすすめしております。 長くしすぎるとノイズ等で誤作動が起きる可能性があります。


外部送信アンテナ
建物の配置関係で、送信機→受信機の見通しがとれない場合、 送信アンテナ部分を独立させて、 アンテナ先端部分のみを見通しの利く場所まで延長する事が可能です。
アンテナ接続ケーブルの長さは最長10mまで可能です。
向かって左側が送信アンテナユニット。
※アンテナ接続ケーブルは巻かないようにして配線してください。

外部送信アンテナ
送信機を金属製制御ボックスに収納する場合。
電波を発信するアンテナを独立させて
アンテナのみを制御ボックスの外に出すことができます。

特定小電力無線
長距離無線 通信距離100〜300m
特定小電力無線
受信側
-監視物件-

【受信側-接点信号出力型特定小電力無線受信機】
回転灯接続用のリード線を出した納品例
8点信号出力タイプの特定小電力無線受信機。

屋内用ケース収納タイプの写真。
ロッドアンテナ型の外部受信アンテナユニットが付属します。
受信機サイズ180ミリ×120ミリ×35ミリ
受信機本体内部に8点信号出力用の端子台が内蔵されています。
(No.1〜No.8)
特定小電力無線受信機内部には8点信号出力用の端子台が内蔵されています

送信機側の接点信号が別々に復旧(オープン)するまで作動し続けます。

信号ケーブルは付属しておりません。
信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ9〜10ミリ

電源:AC100V
DC12V電源、DC24V電源、DC48V電源仕様の特定小電力無線受信機を製作する事もできます。 個別に御相談ください。

日本製。

受信機にブザーや回転灯を接続する事もできます。

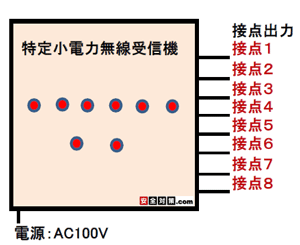

発報した接点を識別するLEDを表面に増設する事ができます。
特定小電力無線受信機の表面に発報した接点を識別するLEDを表面に増設する事ができます
イメージ図
送信機側で発報した接点の赤色LEDが点灯します。


(製作例)
電波を発信した送信機を識別する赤色LED付き受信機。
受信機は電波を発信してきた無線送信機を識別する機能付き。受信機の表面に、電波を発信してきた送信機を識別する赤色LED(写真の例では1〜4)を追加することもできます。
共用の回転灯を1台を受信機に接続して警報を発し、同時に発報したLEDが点灯します。
警報を発した無線送信機を識別する赤色LED付き特定小電力無線受信機受信機


独立した外部受信アンテナ付属
独立した外部受信アンテナ付属。
受信機本体と付属ケーブルで繋がります。
屋内屋外兼用。マグネットベース付属。

河川の水位の異常。水位計の警報盤から異常信号をとります。
河川の水位の異常。
既設の水位計の警報盤からの異常信号を無線送信機で拾って通報します。

火災報知器の火災感知の異常。工場や倉庫、事務所などの自動火災報知器が火災発生を検知したときに出力される接点信号を拾って無線通報します。
火災報知器の火災感知の異常。
工場や倉庫、事務所などの自動火災報知器が火災発生を検知したときに出力される接点信号を拾って無線通報します。

生産ラインの異常を遠隔監視。工場内の設備の警報装置から接点信号を拾って離れた場所へ緊急通報します。
生産ラインの異常を遠隔監視。
工場内の設備の警報装置から接点信号を拾って離れた場所へ緊急通報します。


外部受信アンテナ
付属している外部受信アンテナ。
受信機本体と外部アンテナ(ロッドアンテナ)を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。



『送信機と受信機に付属している独立した送信アンテナと受信アンテナのご説明』

独立送信アンテナと受信アンテナのイメージ図
送信機本体と受信機本体と離れた位置に独立したアンテナを設置できます。アンテナの取付位置を調整して電波を遠くまで送受信しやすくできます。電波を遠くまで送受信しやすくできます。送信アンテナと受信アンテナは同形状。

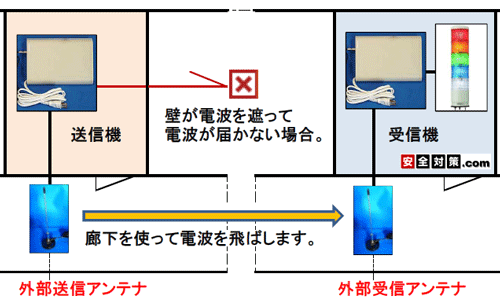

廊下などの遠くまで繋がった空間にアンテナを設置して電波を受信機に届きやすくできます
同一建物内で同一フロアなのに、壁が電波を遮断して電波を受信機に遅れない場合、廊下などの遠くまで繋がった空間にアンテナを設置して、電波を受信機に届きやすくできます。

建物自体の壁に電波が遮断される場合は送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます
別棟間で通信する場合。建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます。


送信アンテナと受信アンテナは同型。鉛直方向に向けて取付けます
送信アンテナと受信アンテナは同型。鉛直方向に向けて取付けます。
L字金具を使って取付けた例。

外部独立アンテナ
アンテナの外観。送信アンテナと受信アンテナは形状は同じです。本体とアンテナは有線接続ケーブルで繋ぎます。
接続ケーブルの標準4m。ご要望に応じて最長10mまで伸ばす事ができます。
※上 アンテナと巻いてある接続ケーブルの写真。


独立アンテナの土台にはマグネットベースが付いています
外部アンテナの土台部分。
金属面に接着用の磁石が内蔵されています。受信機側の受信アンテナも同型です。

独立送信アンテナと独立受信アンテナを相互に目視出来ない位置関係に設置すると通信が不安定になる場合がございます。

接点信号監視自動無線通報システム付属の外部アンテナの利用方法と取り付け位置。




-商品内容-
最大見通し100〜300m先まで無線通報が可能です。(通信可能距離は周囲の環境によって変わります。)
既設の各種警報機や警報盤の無電圧リレーa接点出力端子に遠隔送信機を有線接続します。
接点信号が遠隔送信機に入力されると、離れた遠隔受信機へ向けて特定小電力無線を発信します。

遠隔送信機の接点入力 無電圧a接点リレー入力
遠隔受信機の接点出力 無電圧a接点リレー出力  接点容量 電圧:AC100V 電流:1A

遠隔受信機から電源出力を御希望の場合は、接続する機器や照明、ランプなどのワット数などの仕様をご確認してご相談ください。

電源:標準品の送信機、受信機の電源はAC100V(家庭用電源)です。
※AC200V、DC12V、DC24V、ソーラー電源方式などを御希望の場合も個別にご相談ください。

屋外での御利用を御希望の場合もご相談ください。予め防雨ケースに収納した形状で製作するとこもできます。

そのほか、御希望の内容がございましたらお気軽にご相談ください。個別にお見積もりをさせていただきます。



送受信機から独立したアンテナを使って電波を送受信しやすい位置関係を作り出すことができます。

工場内の例。
金属製の大型機械や商品、棚などの配置で送信機側から受信機側が見えにくく電波が通りにくい場合。
大型機械や商品などの配置で送信機側から受信機側が見えない場合の接点入力型無線自動通報装置の導入イメージ図
工場で大型機械や商品などの配置で送信機側から受信機側が見えない場合の接点入力型無線自動通報装置の導入イメージ図

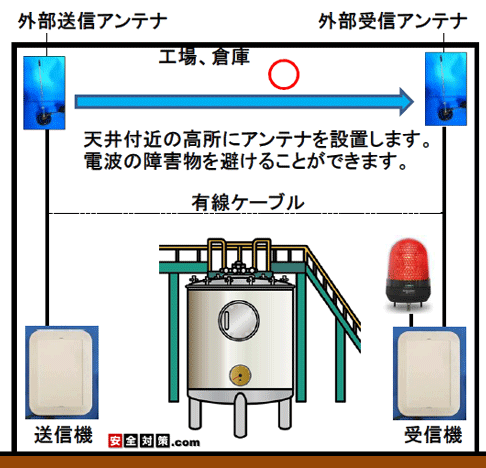

送信機の独立送信アンテナ、受信機の独立受信アンテナをそれぞれ天井付近に設置して
アンテナとアンテナ同士が見通しの利く状態に設置すると電波は遠くまで送受信しやすくなります。天井の高い大きな工場や倉庫、作業場などの場合。


同一の建物内の場合。
建物の壁に電波を遮られて送信機の電波が受信機に直接届かない場合、
送信機の独立送信アンテナ、受信機の独立受信アンテナをそれぞれ繋がった廊下や通路にケーブルで引き出して廊下などの繋がった空間を利用して送信側アンテナと受信側アンテナが見通しの利く状態に出来ると電波は遠くまで届くようになります。
繋がった廊下や通路にアンテナを引き出して見通しの利く状態にし電波は遠くまで届くようになります
※廊下が曲がっていたり、階差があったりするなど建物の環境により通信距離は変わります。



無線中継器の利用方法 (※追加オプション機器)
送信機から遠信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。

具体的な運用方法につきましてはメールや御電話などでお問い合わせください。
標準電源:AC100V

特定小電力無線中継機

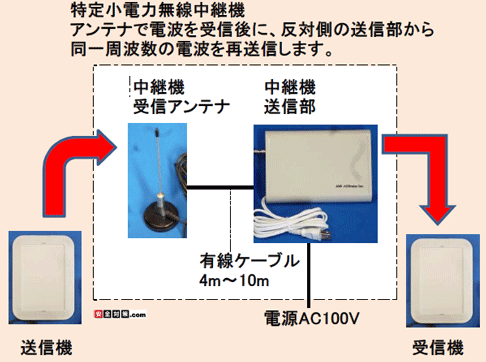

中継機の基本イメージ。中継機は、送信部(箱形)と受信アンテナがケーブルで繋がった形状をしています。

特定小電力無線中継機の基本イメージ図
電波の障害になっているポイントに中継機の受信部と送信部が配置されています。
中継機は受信アンテナと送信部(本体ケース)が有線ケーブルで繋がった形状をしています。
アンテナケーブルの長さ:最長10mまで。

中継機の受信アンテナで送信機から発信された電波を受信すると、反対の送信部(箱)から同一の周波数の電波を再送信します。

※中継機本体(ケースの方-送信部)と受信アンテナは数m離した位置関係で設置してください。

中継機の取付位置と利用方法。

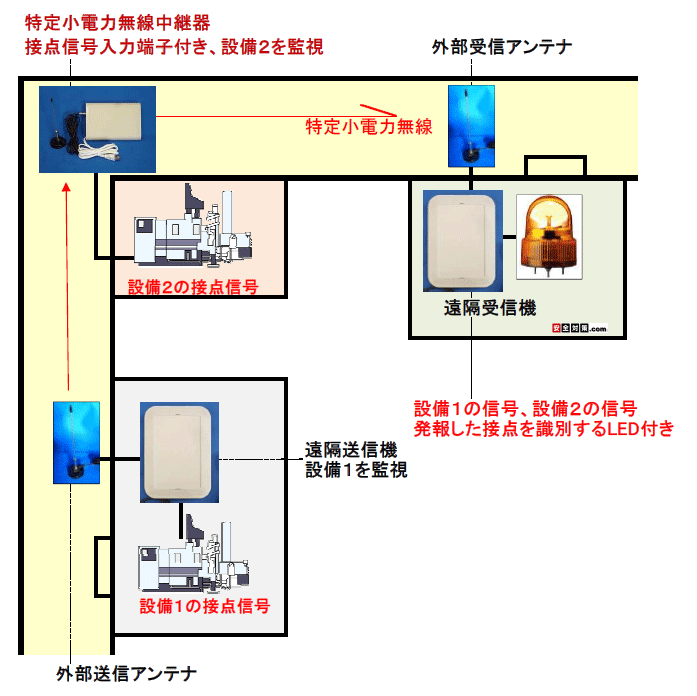

(以下 中継機の利用イメージ図)

同一建物、同一フロアだけれども壁に電波が遮断される例。
つながった空間である廊下の角に中継機を設置して見通しの利かない部屋と部屋の間の電波を中継する運用イメージ。
外部送信アンテナ側に中継機の受信アンテナを設置します。
廊下の角に中継機を設置して電波を遠くまで流すイメージ図

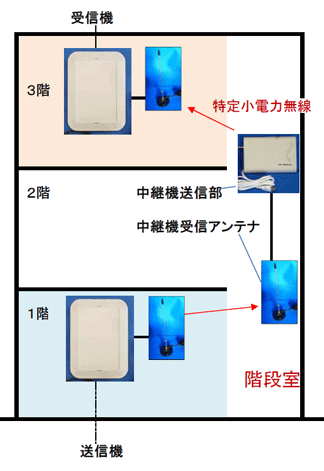

吹き抜けの階段室に中継機を置いて1階→3階の事務所へ通報するイメージ図。
上階と下階の繋がった階段室の空間を利用して電波を流します。
階段室を使って1階から3階に電波を流すイメージ図


屋外用の中継機を使って異なる別の建物へ異常を知らせる運用イメージ図。
特定小電力無線の電波自体は指向性はありませんので、イメージ図のように電波を遮断する建物や塀を迂回して通信距離を伸ばすこともできます。
送信機からの電波を直角に迂回するようにして、受信機のアンテナまで届かせます。
ソーラー電源方式の中継機も製作できます。
屋外用の中継機を使って異なる別の建物へ異常を知らせる運用イメージ図



電波を遮断する建物自体の外壁に防雨ケース収納の中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図。
電波を邪魔する建物の角に、接点信号監視無線送信機側のアンテナと接点信号出力無線受信機側のアンテナの両方を目視できるポイントが存在する場合には、以下のイメージ図のように建物の角に中継機を配置して電波を受信機まで流してやる方法があります。

中継機受信アンテナ
→ 送信機の独立送信アンテナが目視出来る位置。
中継機送信部(箱)
→ 受信機の受信アンテナが目視出来る位置。

中継機受信アンテナと中継機送信部(箱)は専用の有線ケーブルでつながります。
長さは最長10m。
電波を遮断する建物自身の外壁に防雨ケースに収納した中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図


送信機付属の送信アンテナと受信機付属の受信アンテナの双方から見通しの利く対面の建物の外壁に中継機を配置して、障害物を避けて通信する方法。
送信機と受信機の双方から見通しの利く対面の建物の外壁に中継機を配置して、障害物を避けて通信する方法

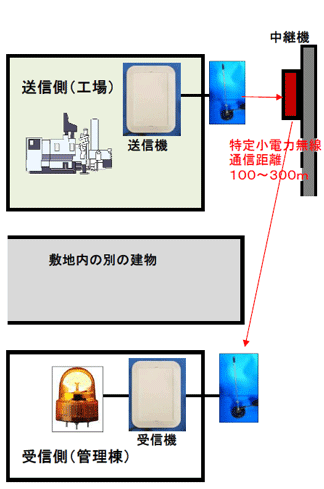

工場棟内の設備監視室内の警報を離れた事務棟へ無線緊急連絡を行う場合。
設備管理室が事務棟から見て工場棟の反対側に位置する場合、電波は直接管理棟まで流れにくくなります。

以下 工場の事務棟側の外壁に中継機を配置して電波が流れやすくするようなイメージ図。
工場棟内の電波を中継機を使って一旦屋外に出してやり、管理棟側の受信アンテナで拾う運用イメージとなります。
設備管理室が事務棟から見て工場棟の反対側に位置する場合、電波は直接管理棟まで流れにくくなります。工場の事務棟側の外壁に中継機を配置して電波が流れやすくするようなイメージ図。工場棟内の電波を中継機を使って一旦屋外に出すような運用イメージとなります。

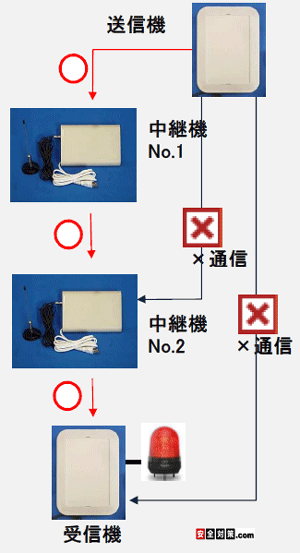

無線送信機と受信機の間に2台の中継機を介して遠くまで電波を届かせるイメージ図。
中継機1と中継機2の配置に注意が必要となります。
携帯発信器と受信機の間に2台の特定小電力無線中継機を入れて電波の届く距離を伸ばすイメージ図

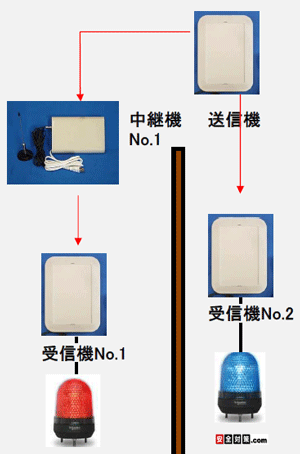

1台の押しボタン送信機から2台の受信機+回転灯を一斉操作するイメージ図。
送信機から受信機No.1の間に障害物のある場合、受信機No.1は中継機を介して電波を受信機まで着信させます。
1台の押しボタン式特定小電力無線送信機から2台の受信機+回転灯を一斉操作するイメージ図。うち、受信機1台は中継機を介して電波を受信機まで着信させます。



接点信号監視自動電話通報装置-固定電話網を使った緊急連絡システム(※追加オプション機器)

受信機に接続して利用できます。
接点信号が他の機器より入力されると、予め指定された電話番号へ自動的に電話をかけ始めます。
かかってきた電話に出ると異常を知らせる音声アナウンスが流れます。
通報先の電話番号は最大6カ所まで登録できます。
音声アナウンスは吹き替えできます。

※通報機をご利用いただく場合は、つなぎ込む機器に接点信号出力端子を追加改造する必要がございます。

NTT回線(アナログ回線、ISDN回線、ADSL回線、光電話など)の固定電話回線を使って自動連絡します。

接点信号監視自動電話通報装置-固定電話網を使った緊急連絡システム


接点信号監視自動電話通報装置-固定電話網 を使った緊急連絡システム



−当商品の特徴−
  • 発信機、受信機と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすい環境を作ることができます。
  • 電波発信機、受信機とも複数台の組み合わせでご利用いただけます。別チャンネルのセットをご利用いただくことも可能です。
  • 別チャンネルのセットをご利用いただくことも可能です。
  • 発信機、受信機は互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
  • ご希望のブザー類、ランプ類、音声アナウンス装置等を受信機、送信機に連動するようにして製作する事もできます。
  • ご利用に伴う役所への届け出は必要ありません。
  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。
  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。
  • 日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。
  • 本製品は買い取り商品となっております。月々の管理費用は必要ありません。



【仕様書】
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)

無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
1台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。
