電源の無い小さな木箱に入れる事のできる接点監視無線送信機は？

リレー接点監視無線自動通報装置へのご質問と回答

（以下　ご質問への回答）

携帯式の小型電波発信機のケースを利用する事ができます。
携帯タイプの小型ケースで接点信号監視用特定小電力無線送信機を製作できます

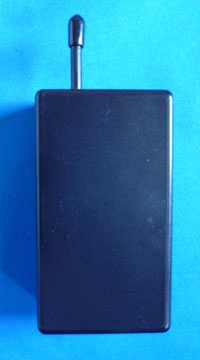

四角い部分の本体ケース
縦９０ミリ×横５０ミリ×厚み２５ミリ
折りたたみ携帯電話と同様のサイズです。
飛び出しているアンテナは必須です。
※有線ケーブルで繋ぐ独立した外部送信アンテナを繋ぐ事はできません。

電源は単５電池２本を内蔵しています。新品の電池で約２時間ほど電波を連続発信する事ができます。

ケース内部、もしくは側面に信号入力用の端子台１個を追加増設します。
※無電圧A接点

接点信号（無電圧A接点）が無線送信機の端子台に入力されると、429.5MHz帯の電波を受信機に向けて発信し続けます。

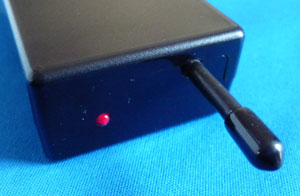

電波が送信されると赤色LEDが点灯します。
接点監視特定小電力無線送信機から電波が発信されるとLEDが点灯

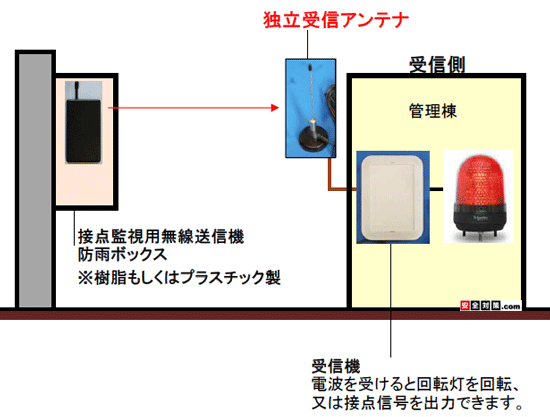

屋外の防雨ボックスの中に小型の接点信号監視用無線送信機を入れた通信イメージ図。
収納ボックスは金属製は不可。金属製のボックスに入れると送信機の電波が遮断されます。

※電池式の小型無線送信機は独立送信アンテナを利用する事はできません。取付の際は電波の届き具合の十分なチエックをおすすめします。
※上のような小型のケースで電池式にした場合、電池が小さいので電波を送信できる時間は短くなります。ご注意をお願い申し上げます。

屋外の防雨ボックスの中に、小型の接点監視用無線送信機を入れた通信イメージ図

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
