5接点監視用のリレー接点監視無線自動通報装置で5つある接点のうちの複数使用した場合の送受信機の動作とリセットの方法を教えてください。

リレー接点監視無線自動通報装置へのご質問

5接点監視用の送信機1台+5接点出力用受信機1台の機器構成の場合の送受信機の動作。

送信機に信号入力(1〜5)が行われると、 離れた受信機に向けて無線信号を送ります。受信機は対応した番号のリレー接点出力(1〜5)がオンになります。


1.受信機に接点出力のリセット(停止)ボタンの無い仕様。

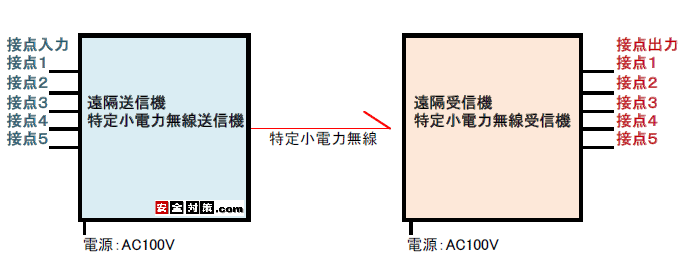

受信機に接点出力のリセット(停止)ボタンの無い仕様。 送信機に接点信号入力(1〜5)が行われると、離れた受信機に向けて無線信号を送ります。
無線信号を受けた受信機は、送信機に対応した番号のリレー接点(1〜5)がオンになります。 送信機の接点がオフになると、受信機の対応した番号のリレーが自動的にオフになります。

複数接点が同時に作動した場合でも、受信機側で対応したリレー毎に接点出力のオンオフ動作が行われます。
※受信機側のリレー出力は、送信機への接点信号入力に連動してオンオフが自動的に切り替わります。



2.受信機の表面に接点信号出力の停止リセットボタンがある仕様。
送信機に接点信号入力(1〜5)が行われると、離れた受信機に向けて無線信号を送ります。
無線信号を受けた受信機は、送信機に対応した番号のリレー出力(1〜5)がオンになります。 送信機側で複数接点が同時に作動した場合でも、受信機側では対応したリレーがオンに変わります。

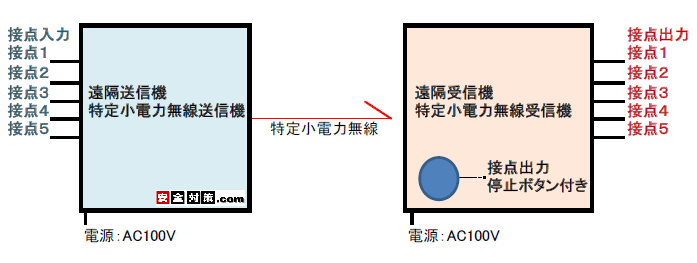

受信機の表面に接点信号出力の停止リセットボタンがある仕様
※受信機側のリレー出力をオフにする時は受信機のリセットボタンを押します。送信機側のリセットは別作業で行います。
※リセットボタンは1〜5の接点出力オールリセットボタンが標準ですが、1〜5番の接点毎に5つのリセットボタンを設ける事も可能です。

送信機にいずれかの接点信号が入ったときに発信される電波はワンショット信号(約2秒間程度)となります。 電波を受けた受信機は接点信号出力をオンにしてホールドされます。 受信機のリセットボタンを押すと接点信号出力は停止します。


受信機にリセットボタンの有る仕様も無い仕様も、 複数接点が同時に作動した場合でも受信機側で対応したリレーがオンになる動作は同じです。 受信機の出力のリセット操作を、送信機側で行うか、受信機側で行うか、の違いとなります。


商品の詳細なご紹介ページはこちら!



リレー接点監視無線自動通報装置(特定小電力無線接点信号伝送システム)

各種設備や警報盤から接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送し、受信機から接点信号出力を行ったり、自動的に警告ブザーや様々な機種の回転灯を作動させて離れた場所に、送信機側の接点信号異常を知らせる事ができます。
独立したアンテナを使って送信機と受信機の間の電波を送受信しやすくできます
各種警報機の24時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、
生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機〜受信機までは長距離無線でやりとりしますので、自由に機器のエリアを設定できます。
通信距離は平均100〜300m。

送受信機とも通信環境を向上させる独立送受信アンテナが標準で付属しています。
さらに中継器を配置して通信距離を伸ばすことも可能です。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。 受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。
