接点信号監視の無線送信機を金属制御ボックスに入れて無線通報できますか?
リレー接点監視無線自動通報装置への質問と回答
接点信号を監視する送信機を金属製制御ボックスに入れたいのですが、無線で離れた場所へ連絡する方法はありませんか? ボックスに入れると電波が通りませんか?
ブザー、回転灯の点灯システムの無線連絡システムについて質問です。
制御盤の中の接点信号を無線で外に連絡したいのですが、 送信側は金属製の制御ボックスの中なので電波が通らないと思います。 良いものがありましたらご提案ください。
送信側:屋外、リレー接点、電源単相200Vのみ、制御盤内
受信側:屋内、電源100V
送信側と受信側の距離は100m程度です。(建屋の壁あり)
(以下 ご質問への回答)
今回は以下の接点信号を監視する無線システムをおすすめいたします。
リレー接点監視無線自動通報装置(特定小電力無線接点信号伝送システム)
イメージ図
今回の場合、左側の工場が金属製の制御ボックスのイメージとなります。

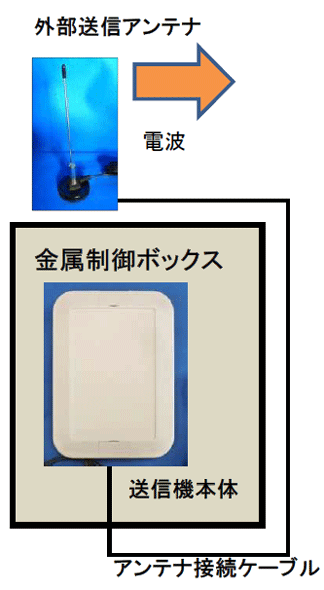

送信機を金属製ボックスにすっぽり収納してしまうと、ボックスの外に電波が送信できなくなりますので、 電波を発信する独立送信アンテナのみを金属製の制御ボックスの外に出してください。 送信機〜外部送信アンテナは有線ケーブルでの接続(ボックスを貫通)となります。
接点信号をもらう無線送信機自体は制御盤ボックスの中に収納し、設備の接点出力端子に結線します。
電波発信用の送信アンテナユニットは金属の制御盤の外にケーブルで貫通して外に出して、制御盤の外に電波を発信することができます。 送信機本体とアンテナユニットは有線ケーブルで繋がります。
無線送信機、無線受信機に付属の独立したアンテナ。
アンテナの位置を変えて良好な通信環境を作り出すことができます。
写真のように立てた状態で取付けてください。横倒しや逆さに取付けると送受信感度が落ちます。
アンテナは送信機、受信機本体とコネクタで接続します。
土台付きの独立アンテナ本体とアンテナ接続延長ケーブル。延長ケーブルを使うと長さ約10mになります。
接点信号を受ける端子台の例。
なお、送信機本体のケースのサイズですが、 電源部分を単相AC200Vに改造する関係で 若干大きいケースが必要になりますので、ご相談をいただければと存じます。
詳細な内容は以下の商品名をクリックしてください。
リレー接点監視無線自動通報装置(特定小電力無線接点信号伝送システム)
無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。
無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。
電波の通信距離 100〜300m
各種警報機の24時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。
送信機、受信機とも独立したアンテナが付属しています。
アンテナの取付位置を調整して電波を遠くまで送受信しやすくすることができます。
送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。
途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。
1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。
2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。
(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号(フロートスイッチ)の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100m離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
