電波着信方式による接点信号出力自動オンオフ装置


構内を作業で移動するフォークリフト、台車、商品などに接着した無線発信機と接点出力端子を内蔵する無線受信機から構成されます。

移動する電波発信機を取り付けた台車やリフト、商品などが無線受信機に近づくと
受信機内部の接点信号出力端子が自動的にオンになります。
発信機をつけたリフトが受信機から離れて受信機に電波が届かなくなると接点信号出力がオフに自動的に切り替わります。
受信機の接点出力が自動的に電波で切り替わります。

動作距離は約3〜15mで自由に感度調整できます。

無線送信機、受信機は複数台でも御利用いただけます。※全ての送受信機が共用となります。

電波着信方式による接点信号出力自動オンオフ装置。移動する電波発信機を取り付けた台車やリフトが無線受信機に近づくと、受信機の外部出力端子が自動的にオンになります。受信機から発信機が離れて電波が届かなくなると接点信号出力がオフに自動的に切り替わります。

-実用新案申請中-

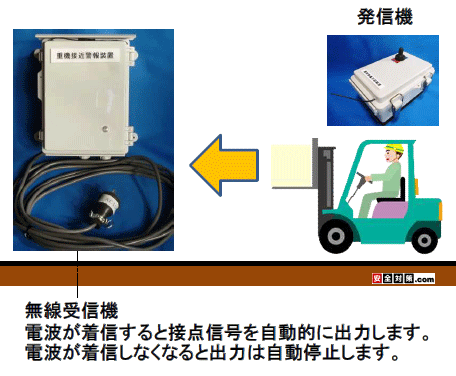

【作動した時の動作イメージ】

【リフト、台車など】

無線発信機
重機用発信機
移動する重機などに固定します。
裏側のスイッチを入れると
電波を送信し始めます。
電池駆動(単3電池2本)

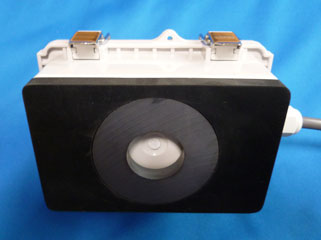

無線送信機の裏側
無線送信機には大型マグネットの
台座がついています。
重機の車体に磁石で固定できます。




発信機をつけたフォークリフトや台車が受信機に近づきます。
【受信場所】

接点出力端子内蔵の無線受信機、電波発信機が約3〜15mの範囲内で設定された距離内に近づくと接点信号の出力を行います。
接点信号出力端子内蔵の無線受信機。

重機用発信機が設定された距離内に近づくと接点信号(無電圧a接点)の出力を行います。

発信機が受信機から離れて電波が届かなくなると接点信号出力がオフに自動的に切り替わります。

ケース内に受信感度調整ダイヤルあり。
電源:AC100V

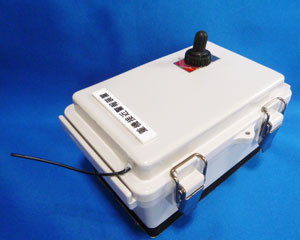

重機用送信機(電池式) 新型 外観が変更になりました。

フォークリフトの屋根の上など見晴らしのいい、電波の飛びやすい位置に設置固定してください。
送信機の裏側には強力な磁石が付属しています。
乾電池を入れ、裏側のスイッチを入れれば作動します。

出力:周波数310〜320Mhz帯
電源:単三アルカリ電池2本
電池寿命の目安:1日8時間使用で約20日間
115φx100mm
約380g(電池を含む)
屋内用


DC12V電源仕様、DC24V電源仕様の重機用送信機も製作できます。
DC電源式送信機と電池式送信機を混在してもご利用いただけます。
DC12V電源仕様、DC24V電源仕様の重機接着用送信機も製作できます。
フォークリフトのバッテリから直接電源を取る
DC12V仕様、DC24V仕様が製作できます。

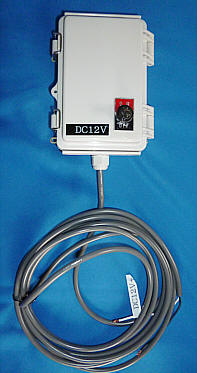

上の写真はDC12V電源の納品例。
電源ケーブル4m付属。

固定用マグネットベース付き
固定用マグネットベース付き。

重機用送信機
重機用送信機(電池式)
簡単に電池交換ができるようになりました。

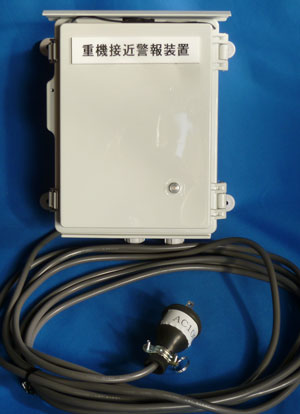

接点出力端子内蔵の無線受信機

無線発信機からの電波を受信すると、内部の端子台が接点信号(無電圧A接点)の出力を行います。
電波が届かなくなると接点信号の出力は自動的に停止します。

パトランプを駆動するためのAC100V出力端子を内蔵することもできます。

無線発信機からの電波を受信すると、内部の端子台が接点信号(無電圧A接点)の出力を行います

フォークリフトや台車などが頻繁に通る場所に設置してご利用いただけます。
感度調整範囲は約3m〜約15m前後まで。

感度調整用ダイアルがパトランプ警報機に内蔵されています
ケース内に受信感度調整ダイヤルあり。

電源:AC100V


(応用例)
受信機の電源は単相AC200V。内蔵される端子台からはAC100Vを出力する仕様の受信機も製作できます。
製作費用のご予算は個別にお見積もりをさせていただきます。
受信機の電源は単相AC200V。内蔵される端子台からはAC100Vを出力する受信機。

接点出力端子内蔵の無線受信機
受信機の製作例。防雨ケース収納型。





本システムのポイント

  • ご自分で簡単に設置できる労災防止ワイヤレスセキュリティシステムです。
  • 取り付け工事は簡単。移設も簡単です。
  • 感度調整ダイヤルが付いています。約3m〜約15m前後の距離の間で感度を調整できます。
  • 複数台のリフトが稼働している工場では、同時に複数セットをご利用いただくことも可能です。
  • 日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。



※使用上のご注意
微弱電波の性格上、送信機と受信機の位置関係、 角度、周囲の環境(建物や障害物)で動作距離は変わります。 ご利用の際は、現場での環境によりこまめに感度調整をし、 ダイヤルが動かないようにテープなどでダイヤルを固定してください。

速い速度で移動するものにはおすすめできません。
飛行機の中では使用しないでください。
心臓ペースメーカーを装着の方は使用しないでください。
受信機は防水仕様ではありません。水に濡らさないようにしてください。
送信機は防水構造ではありません。雨の降っている状況ではご利用しないでください。

受信機に電池が消耗してくると、LEDが点滅しなくなります。(点灯状態) その場合は電池を交換してください。
送信機の電池が消耗してくると、動作距離が短くなります。 月に1〜2回のペースで電池を交換してください。
本製品は重機接近警報の補助装置としてご利用ください。 万が一動作不良や誤作動によってもたらされた損害につきましては 原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。

動作距離が短くなる状況の例
送信機、受信機との間に、金属、コンクリートなどの電波遮蔽物がある場合。
帰宅に強力な磁場を発生するものがあるとき。
(変電所、溶接作業、電車やバスなどの大型モーターなど)
放送局などの大型無線設備などがある場合。
電池が消耗してきた場合。
送信機を運転席内に設置した場合。





重機用送信機と接点出力端子内蔵の無線受信機の位置関係に大きな高低差あったら問題ありますか?
極端に大きな高低差があると電波の受信感度が落ちるような影響がでる可能性がございます。


Q&A集-この商品へよくある質問と回答

接点出力端子内蔵の無線受信機の電源をAC100/AC200V両方で使用するようにできませんか?



【ご注文方法と価格】

(単品価格)
1.重機用送信機(電池式) 1台57000円(消費税別、配送料別)
2.接点出力端子1点内蔵の無線受信機(屋内用、電源AC100V) 1台58000円(消費税別、配送料別)

※送信機、受信機とも複数台をご利用いただくことも可能です。
※個別にお見積もりをさせていただいております。

DC12V電源仕様、DC24V電源仕様の重機用送信機
重機用送信機(DC12V、DC24V電源仕様のいずれか。屋内用。) 1台53000円(消費税別、配送料別)
※フォークリフトのバッテリから電源を供給するタイプの送信機です。


本商品は受注生産品のため、納期は御注文後2〜3週間前後のご猶予をお願い申し上げます。
商品についてのご質問とお問い合わせ、御注文は下記のお問い合わせ欄をご利用ください。
商品につきましてご質問がございましたら、下の送信欄でお気軽にご質問ください。



導入をご検討の際に、事前に現地で動作テストが出来るデモ機をご用意できます。
1週間無料で貸し出しいたしておりますので、この頁の一番下の送信フォーム、メールファックス、御電話でお問い合わせください。
※デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。



【配送方法】
クロネコヤマトの「宅急便」(ヤマト運輸株式会社)にてお送りさせていただきます。
配送料は別途かかります。


【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。


【返品について】
本製品は受注生産品のため、返品はご遠慮をお願い申し上げます。


【お支払い方法のご説明】
宅急便コレクト
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。それ以外のお支払い方法も含めて個別お見積もりをさせていただきます。お見積もり作成は無料です。

ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。


ヤマト運輸の配達員はカード端末を持参いたしております。
ヤマトの配達員にご用命をいただけましたら現金以外にその場でクレジットカード、デビッドカードをご利用いただけます。

ヤマト運輸代金引換クレジットカード決済
荷物には上のようなシールが貼られています。

(御利用いただけるクレジットカード)
JCBカード VISAカード MASTERカード Dinersカード アメリカンエキスプレスカード
UCカード クレディセゾンカード イオンクレジットカード NICOSカード DCカード


ご希望のお支払い方法をご指定ください。

数量の多い場合につきましては支払い条件も含めて個別にお見積もりをさせていただきます。
