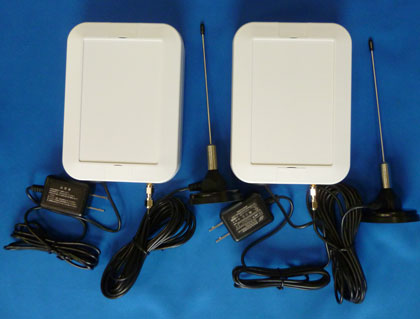

接点信号の無人監視に。無線送信機に接点信号が入力されると自動通報が始まり、100〜300m離れた受信機から接点信号出力や警報出力が行われます。さらに送信機〜受信機の通信の確立中は受信機の青色LEDが約１秒毎に点滅もしくは点灯します。本体から独立した送受信アンテナを使って電波を送受信しやすい環境を作ることができます。

無線送信機（自動電波発信機）は各種設備や警報盤からの接点信号(無電圧a接点信号)を受けると、電波を発信します。電波を受けた無線受信機は接点信号出力を行います。

さらに、送信機〜受信機の通信の確立中は受信機の青色LEDが約１秒毎に点滅もしくは点灯します。


接点信号監視用中はONのまま維持。無線発信機の外部入力端子が開放したら無線受信機の無電圧A接点信号出力がOFFになります。

目の届きにくい離れた各種設備の無人監視に。通信距離１００〜３００ｍ。電波の通信距離の延長する中継機を入れることもできます。
監視接点信号の点数：無電圧a接点1〜8点まで。


-基本動作-
無線送信機の端子台に接点信号が入力されると自動的に電波送信が行われ、電波を着信した受信機から接点信号出力が行われます。
送信機への接点信号の入力が止まり電波が止まると、受信機の接点信号出力も自動停止します。送信機と受信機の通信の確立中は、受信機の青色LEDのビーコンランプが点滅もしくは点灯します。



独立した外部送信アンテナ（ロッドアンテナ）、外部受信アンテナ（ロッドアンテナ）が標準で付属します。建物や壁などの障害物を避けて遠くまで電波を飛ばすポジションに設置しやすくなりました。

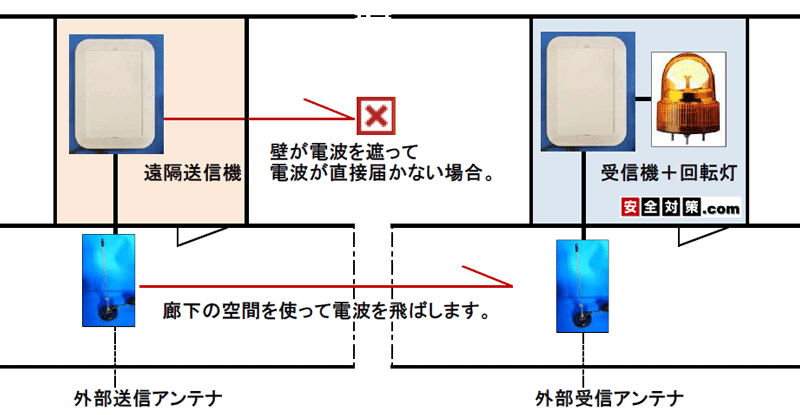

送信機、受信機に付属の外部アンテナを使って途中の障害物を迂回して電波を送受信しやすくすることができます。

以下のイメージ図　外部アンテナを使って別棟間の通信を行うイメージ図。
建物の外にアンテナを出して、電波を送受信しやすい環境を作ることができます。
送信機〜外部アンテナ、外部アンテナ〜受信機はケーブル。ケーブルは最大１０ｍまで伸ばす事ができます。

工場、作業場での設備の緊急呼び出し装置、 保守担当者無線呼び出しシステム

各種製造機械の設備監視、無人監視。 設備からの接点信号を受けてパトランプなどを回して注意を促します。

（導入先）
工場、倉庫、大型ホール、野球場、テストコース、研究施設、市場
港湾施設、鉄道施設、役所、自衛隊、移動する工事現場など様々な場所で様々な用途でご利用いただいております。

低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます。

受注生産品ですので、屋外での使用や電源のご希望などご要望に応じてご相談、お見積もりをさせていただいております。

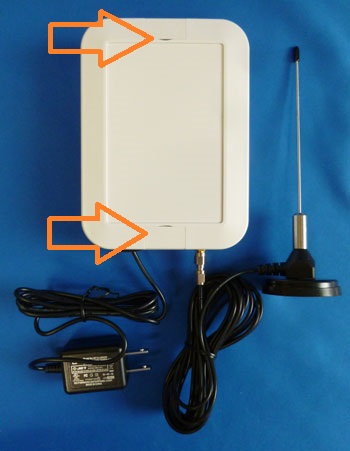

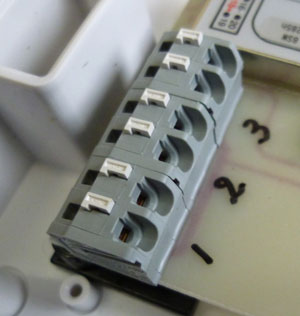

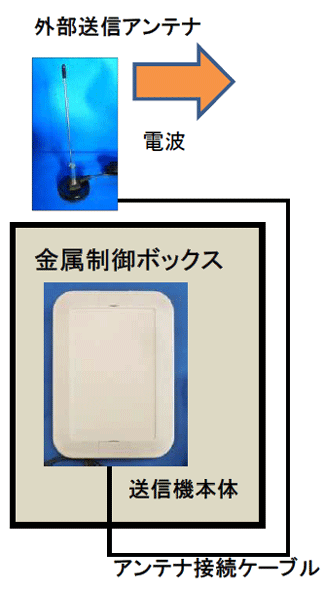

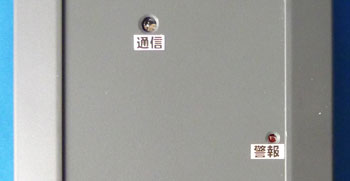

発信側 【送信側-接点信号入力作動型特定小電力無線発信機】 -各種設備、警報盤- 無電圧a接点出力信号 ↓ 有線接続 ↓ 遠隔送信機 各種設備や警報盤の接点信号を監視します。 送信機内部の端子台に無電圧a接点信号が入力されると 遠隔受信機へ電波で自動通報します。 接点入力信号：無電圧a接点１〜８点まで-送信機の内部端子台に接続 電源：AC100V 防雨ケース収納。屋外設置可能。 本体サイズ：１１０×１５０×４０ミリ（アンテナ、電源線は含みません。） 接点信号入力端子。 写真は３点用の端子台の製作例。 送信機の信号入力端子と設備の接点信号取り出し口はリード線でつなぐこととなりますが、 リード線の長さの最長５ｍ内に収めることをおすすめしております。 リード線を長くしすぎるとノイズ等で誤作動が起きる可能性があります。 定時通報機能付き 通信LEDは定時連絡用。 青色LED点滅中は定時連絡信号送信中です。 送信機、受信機は電源を単相AC200V、ソーラー電源式改造することもできます。 御相談ください。 独立した外部送信アンテナとアンテナ延長ケーブル。 送信機本体に接続して利用します。 防雨アンテナ。 建物の配置関係で送信機→受信機の見通しがとれない場合、 独立送信アンテナを受信機の独立アンテナと見通しの利く場所まで伸ばして設定する事が可能です。 アンテナ接続ケーブルの長さは最長１０ｍまで可能です。 ※アンテナ接続ケーブルは巻かないようにして配線してください。 （設置例） 送信機本体は事務所内、 送信アンテナユニットは廊下、 など。 送信機を金属製制御ボックスに収納する場合。 金属製ボックスは電波を遮断します。 電波を発信する外部送信アンテナを使用します。 送信アンテナのみを金属ボックスの外に出す取付方法をおすすめします。 遠隔送信機と遠隔受信機の壁面への設置方法。 表蓋の上下の蓋を開けるとネジを通す穴が開いています。 上下の穴にネジを通して壁面にねじ回しで固定してください。

長距離無線　通信距離100〜300m

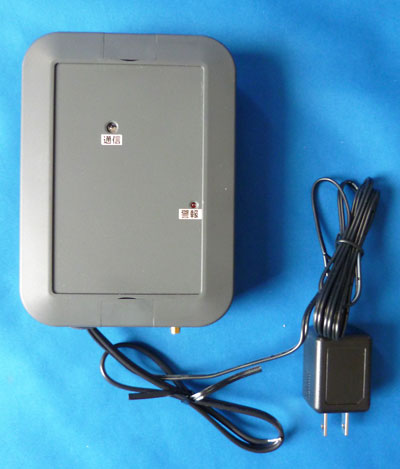

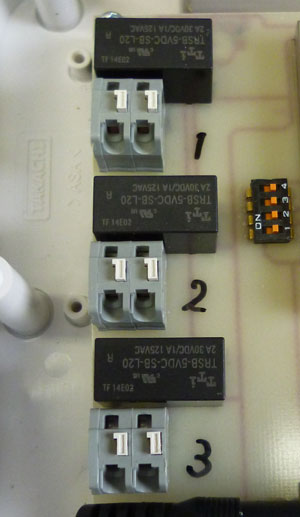

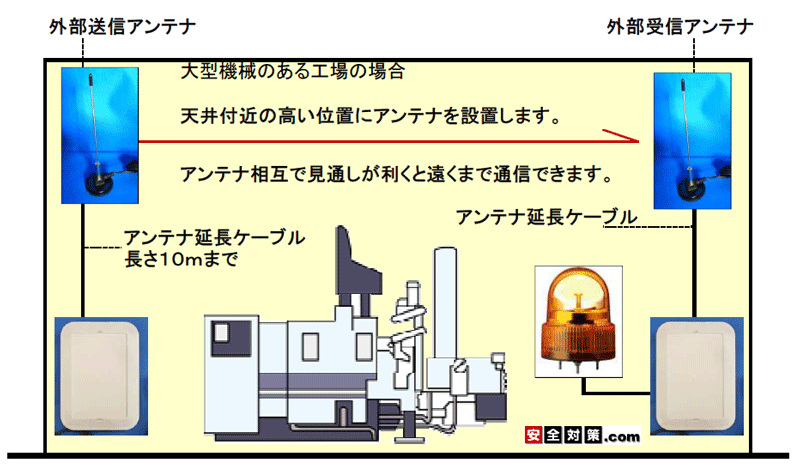

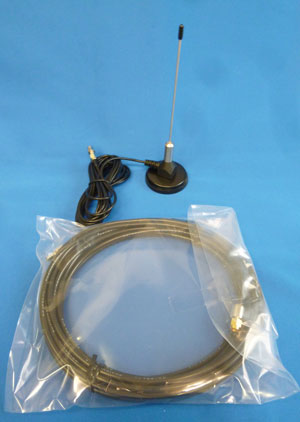

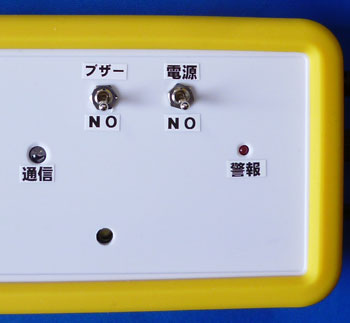

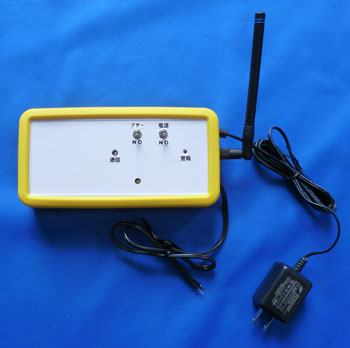

受信側 -監視物件- 【受信側-接点信号出力型特定小電力無線受信機】 定時連絡機能付き遠隔受信機 遠隔送信機からの電波を受信して内部端子より接点信号出力を行います。 回転灯や警報ブザーを作動させることができます。 送信機側の機械の異常を復旧するまで作動し続けます。 送信機からの通信確立中は、受信機の青色LEDが点滅もしくは点灯します。 送信機が複数接点を監視する場合、 受信機からそれに対応した個別の接点信号を出力できます。 接点信号出力１〜８点まで。 電源：AC100V ※ご注意　上の写真の製作例の仕様 電源：AC100Vと電池の兼用 ブザーのオンオフスイッチ、電源スイッチが付加された仕様です。 赤色LED（警報）点滅→受信待ち 赤色LED点灯（警報）→警報受信中 青色LED点滅（通信）→通信確立中 接点信号出力端子。 写真は３点用の端子台の製作例。 ↓ -有線接続- ↓ ブザー音が不要の場合はブザー無し回転灯をご利用いただくことも可能です。 （設置例） 受信機本体は事務所内 受信アンテナユニットは電波を受信しやすい廊下や階段室。 工場や倉庫、大型ホールでは天井付近、など。 塩害対策を施した外部受信アンテナユニット。 受信機のアンテナは鉄製のロッドアンテナですので塩を浴びると錆びる可能性があります。 港や船上等でご利用の場合に塩にさらされる場合は、受信アンテナをプラスチックケースに収納することをおすすめします。 ご相談ください。 付属している外部受信アンテナ。 受信機本体と外部アンテナ（ロッドアンテナ）を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。 ※写真は10mの接続ケーブルとアンテナ。

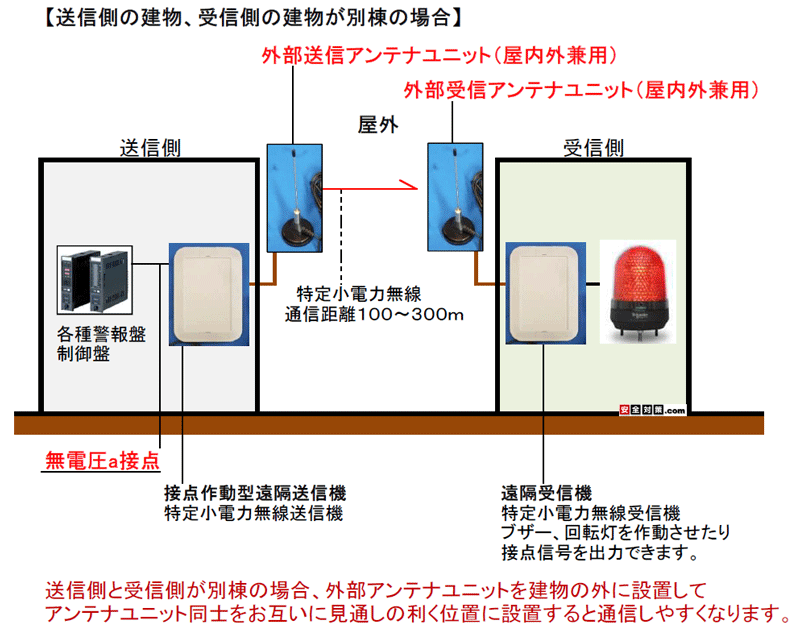

別々の建物同士で設備異常を無線で自動通報する導入例のイメージ図。
送信機、受信機本体は互いの建屋内に設置します。
独立した外部送信アンテナユニット、外部受信アンテナユニットをお互いの建物から見える外壁に取り付けます。
アンテナユニットのみを独立させて、お互いに送受信しやすい位置（お互いに見える位置）まで延長して取り付けます。アンテナは防雨構造（屋外設置可能）することができます。


-商品内容-
最大見通し１００〜３００ｍ先まで無線通報が可能です。
（通信可能距離は周囲の環境によって変わります。）
既設の各種警報機や警報盤の無電圧リレーa接点出力端子に遠隔送信機を有線接続します。
接点信号が遠隔送信機に入力されると、離れた遠隔受信機へ向けて特定小電力無線を発信します。
遠隔受信機は遠隔送信機からの電波を受信すると接点出力、または表示灯やパトランプなどに電源出力（AC100V)を行います。

遠隔送信機の接点入力　無電圧a接点リレー入力
遠隔受信機の接点出力　無電圧a接点リレー出力 　接点容量 電圧：AC100V 電流：1A
遠隔受信機から電源出力を御希望の場合は、接続する機器や照明、ランプなどのワット数などの仕様をご確認してご相談ください。

受信機の通信の確立中は青色LEDのビーコン通信LEDが点滅もしくは点灯します。

電源：標準品の送信機、受信機の電源はAC100V（家庭用電源）です。
AC200V、DC12V、DC24V、単相AC200V、ソーラー電源方式などを御希望の場合も個別にご相談ください。

屋外での御利用を御希望の場合もご相談ください。予め防雨ケースに収納した形状で製作するとこもできます。
そのほか、御希望の内容がございましたらお気軽にご相談ください。個別にお見積もりをさせていただきます。

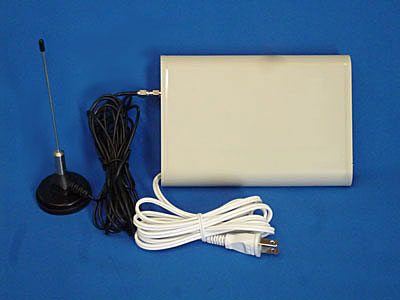

特定小電力無線中継器 (※追加オプション機器)
遠隔送信機と遠隔受信機の間の通信距離を延長する際に利用します。
具体的な運用方法につきましてはメールや御電話などでお問い合わせください。
電源：AC100V


電波の障害になっているポイントに中継機の受信部と送信部が配置されています。
中継機は受信アンテナと送信部（本体）が有線ケーブルで繋がった形状をしています。
ケーブルの長さ：最長１０ｍまで。
中継機の受信アンテナで送信機からの電波を受信すると反対の送信部から同一の周波数の電波を再送信します。

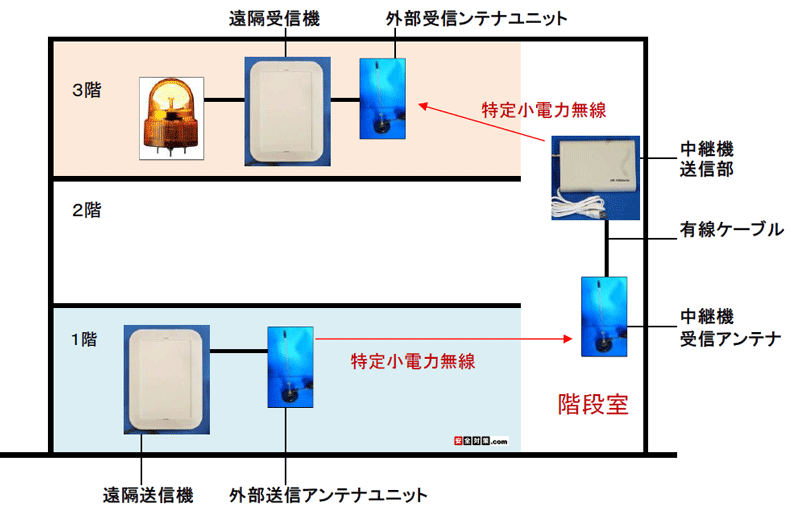

吹き抜けの階段室に中継機を置いて１階→３階の事務所へ通報するイメージ図。上下繋がった階段室の空間を利用して電波を流します。

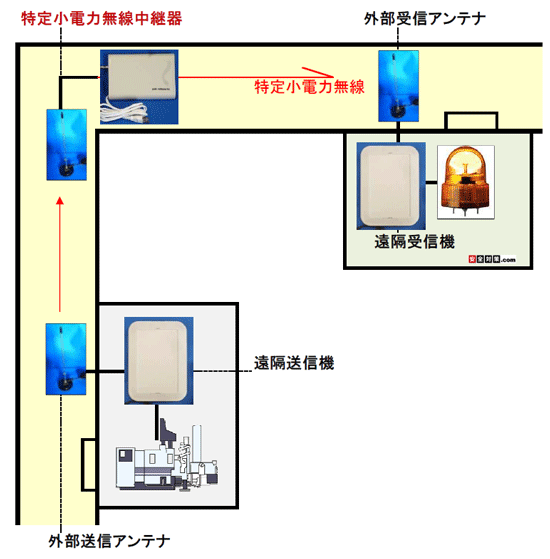

廊下の角に中継機を設置して見通しの利かない部屋と部屋の間の電波を中継する運用イメージ。
外部送信アンテナ側に中継機の受信アンテナを設置します。



屋外用の中継機を使って、作業現場と異なる別の建物へ異常を知らせる運用イメージ図。
特定小電力無線の電波自体は指向性はありませんので、イメージ図のように電波を遮断する建物や塀を迂回して通信距離を伸ばすこともできます。 送信機からの電波を直角に迂回するようにして、受信機のアンテナまで届かせます。 ソーラー電源方式の中継機も製作できます。


※中継機を使う際のご注意
中間に中継機を入れますと、送信から受信までの間に数秒タイムラグが生じる場合があります。

別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます。 屋外で電源の無い場所にご利用いただけます。 ご予算は個別にご相談ください。


 直径１００ミリ小型LED表示灯（有線機器-※追加オプション機器、現行品、ご予算はお問い合わせください。）

受信機に接続してご利用いただくことができます。

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。

ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０〜９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。


回転灯の色は４色からお選びいただけます。
取り寄せ品になりますので、納品まで１０日前後のご猶予をお願い申し上げます。

納品実績
工場、倉庫、大型ホール、野球場、テストコース、研究施設、市場
港湾施設、鉄道施設、役所、自衛隊、移動する工事現場など様々な場所でご利用いただいております。
低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます 。

お問い合わせとご予算】
個別にお見積もりをさせていただきます。ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変わります。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から お気軽にお問い合わせください。
お見積もりは無料です。
