公園トイレに設置の緊急押しボタンを押すと無線で管理事務所へ自動通報します。トイレと事務所の2カ所で同時にブザー付きパトランプが作動して異常事態発生を知らせます。
トイレ→事務所の通信距離100〜300m。
トイレと管理棟。それぞれ外に出した独立した送信アンテナ、受信アンテナを使って互いに電波を送受信しやすくします。
押しボタン付き遠隔送信機(トイレの屋内設置)+回転灯(屋外)
↓
外部送信アンテナユニット(トイレの屋外設置、押しボタンと有線接続)
↓
特定小電力無線
↓
外部受信アンテナユニット(管理棟の屋外設置、遠隔受信機と有線接続)
↓
遠隔受信機(管理棟の中)
ブザーやパトランプを作動します。
本システムの基本システムは工場内での作業中の緊急通報と労災防止対策。担当者の呼び出し、倉庫、大型ホール、野球場、テストコース
大学、研究施設、市場、港湾施設、鉄道施設、役所、自衛隊、移動する工事現場など様々な場所でご利用いただいております。
防雨ケースに収納した形で製作できます。
受注生産品ですので屋内での使用、屋外での使用などご要望に応じて仕様のご相談をさせていただいております。
|
|
|
|
-商品内容-
トイレ(送信機側)の非常押しボタンを押すことで送信機は受信機へ直接電波で自動通報します。 最大見通し100〜300m先まで通報が可能です。 送信機、受信機とも電源はAC100V(家庭用電源)です。 |
■ 押しボタン付き遠隔送信機 非常ボタンを押すと、トイレの外の外部送信アンテナユニットを通じて管理棟の遠隔受信機へ異常通報(特定小電力無線)します。 電源:AC100V(家庭用コンセント) ※ソーラー電源方式の御相談も承ります。 防雨ケースに収納して組み立ても可能です。 既設の押しボタン装置の接続する場合はご相談下さい。 既設の押しボタン装置には無電圧a接点信号出力が必要になります。 ![]() 外部送信アンテナ。 送信機本体と送信アンテナを有線ケーブルで繋ぎます。 最長 10mまで伸ばす事ができます。 ※写真の巻いてあるケーブル ![]() 外部送信アンテナの土台部分。 金属面に接着用のマグネットが内蔵されています。 受信機側の外部受信アンテナも同型です。 |
![]() |
■ 遠隔受信機 特定小電力無線受信機。 押しボタン送信機からの電波を受信して回転灯を作動させます。 回転灯停止ボタン付き。 回転灯はブザー内蔵タイプもあります。 受信機本体は屋内用。 外部受信アンテナは屋内外兼用。屋外設置可能です。 電源:AC100V(家庭用コンセント) |
![]() |
■ 特定小電力無線中継機(オプション機器-必要時)

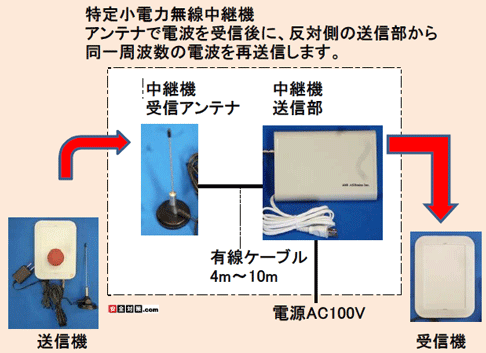

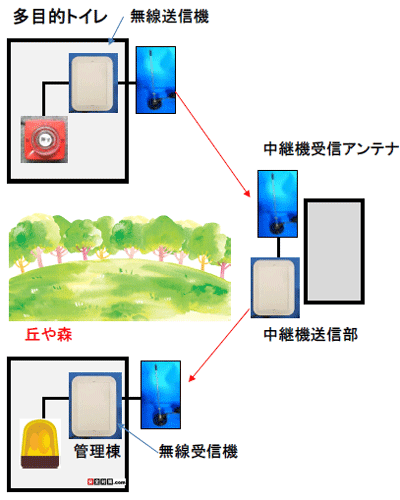

遠隔送信機から遠隔受信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。 電源は、AC100V(一般の家庭用コンセント)と、 ソーラー電源方式のものをご用意できます。 屋外用の中継機を使って、別の建物へ異常を知らせる運用イメージ図。 特定小電力無線の電波自体は指向性はありませんので、イメージ図のように電波を遮断する建物や塀を迂回して通信距離を伸ばすこともできます。 ![]() ![]() 特定小電力無線中継器にパトランプを追加した納品例。 中継器に回転灯を追加することも可能です。 電源はAC100V。上の写真は屋外用です。 写真の真ん中の黒いケースはパトランプ停止ボタン。 |
![]() ソーラー電源式の無線中継機 ![]() AC100V電源式の中継機。 上の写真は屋内用。 別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます。 屋外で電源の無い場所にご利用いただけます。 ご予算は個別にご相談ください。 ![]() ソーラー電源方式の中継機。 太陽電池パネルと中継機本体。 発電された電力は一旦、内蔵された大型バッテリに蓄電されてから中継機に使用します。夜間も使用可能です。 ![]() ※外観が変更になる場合があります。 |
■ 直径100ミリ小型LED表示灯(有線機器)
受信機に接続して利用します。 株式会社デジタル製(前アロー株式会社製)。 モーターレスの回転灯として使用可能でメンテナンスを削減できます。 調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。 ![]() 光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。 ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。 ブザー無しタイプの保護特性IP65(正方向取り付け時)。 ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。 ブザー内蔵タイプの音量は最大90dB。 外部音量調節ツマミで約70〜90dbの間で調節可能。 保護特性IP23(正方向取り付け時)。 電源はAC100V(家庭用コンセント)が必要になります。 ![]() 回転灯の色は4色からお選びいただけます。 ※取り寄せ品になりますので、納品まで2週間前後のご猶予をお願い申し上げます。 |
![]() 直径10センチ ![]() 壁面固定用L字金具 ![]() 卓上固定用金具 |
|
