無線センサー式車輌出入りフラッシュブザー警告システム-進行方向識別機能付

無線センサー式車輌出入りフラッシュブザー警告システム-進行方向識別機能付

駐車場出入り口に出庫する車や人がセンサーの前を横切ると、離れた場所で自動的にランプと警告音を発して周囲に注意を促します。
センサーは進行方向識別機能を内蔵。一方の方向に進むものだけを検知します。

センサーが駐車場から出庫する車を検知すると、道路付近に設置した警報機がブザーをランプの点滅で歩行者や他の車に注意を促します

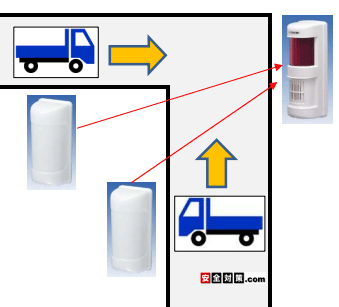

上の利用方法のイメージ図の例
センサーが駐車場から出庫する車を検知すると、道路付近に設置した無線受信機がブザーとランプの点滅で、周囲の歩行者や他の車に注意を促します。
逆パターンで、入庫する車に反応するように内部スイッチで変更する事も出来ます。

工事車両出入口の警報、駐車場出入り口の注意喚起、交通事故防止対策、労働災害防止に。

屋内施設の入退室管理、駐車場や各種施設の出入り口の出入り管理、建設現場などでの保安安全警告装置、立ち入り禁止地区などの警報装置。

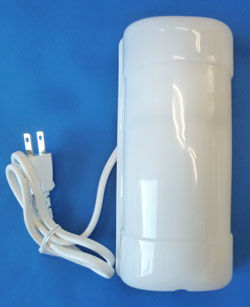

無線送信機内蔵パッシブセンサー
方向識別機能内蔵。
無線送信機内蔵。通信距離　見通し最大100m。
電源電圧 AC100V±10V(50/60Hz)
消費電力(電流) 2W以下

サイズ縦１７１ミリ×７７ミリ×厚み７２ミリ
※電源ケーブル等は含みません。

自動車や歩行者から放出される遠赤外線を検知するパッシブインフラレッド方式のセンサーです。
歩行者や低速車輌の検知が可能です。
センサー１台で人や車の進行方向を検知し、警報機に向けて無線送信を行います。

使用可能温度　－１０度～＋５０度(結露なきこと)

本システムは無線方式です。大がかりな配線工事は必要ありません。
使用周波数426Mhz帯　見通し距離約100m

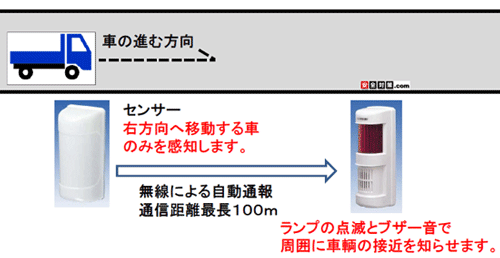

センサーからフラッシュブザー付き無線受信機まで無線で自動通報します

方向識別機能を1個のセンサーに収納されています。
上のセンサー１個だけで移動物の進む方向を識別できます。
※左右対向式センサーではありません。

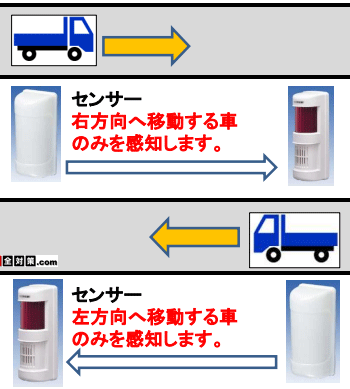

右から左方向へ進行、もしくは、左から右方向へ進行、のいずれか片方のみをセンサーは検知します。
※進行方向は内部スイッチで切替ができます。

センサー検知距離:0.5m ～ 6m
移動体の通過方向を選択検知(左→右または右→左)

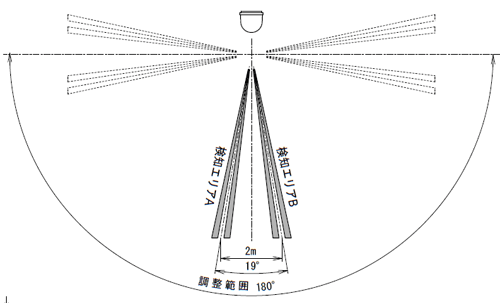

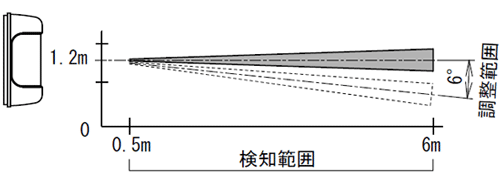

エリア調整範囲左右:±90°　上下:0～6°(下方のみ:4段階)

移動物がセンサーの前を横切ると感知します。
感知する移動方向　右→左　もしくは　左→右
※内部スイッチで切替可能です。

センサーが検知できる移動体の速度の目安

通過地点	検知最小速度	検知最大速度
0.5m先	０．１８ｋｍ／ｈ	３．６ｋｍ／ｈ
３ｍ先	０．７５ｋｍ／ｈ	１５ｋｍ／ｈ
６ｍ先	１．５ｋｍ／ｈ	３０ｋｍ／ｈ

※環境によって検知可能速度は左右されます。

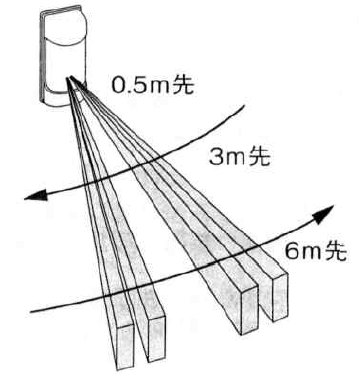

無線送信機内蔵パッシブセンサーの感知する範囲と角度

防雨構造。屋内だけでなく屋外や半屋外にも設置できます。壁面、ポールなどに取付け可能です。

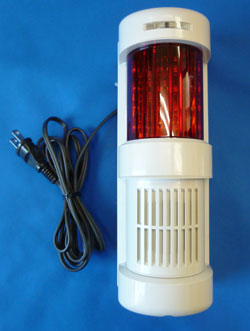

フラッシュブザー付き無線受信機（警報機）
無線受信機内蔵。

ブザー音量:最大95dB。ボリューム調節可能。
屋内、屋外のいずれでも設置可能です。
送信機が最大50台まで登録可能。

電源 AC100V 50/60Hz
消費電力/電流 2.5W以下/330mA以下

使用周波数帯 426MHz帯　
受信可能距離約100m(見通し距離)

フラッシュ出力閃光色:赤色(高輝度LED×12個)
点滅周期:警報時、約0.4秒点滅、0.4秒消灯をくり返す
サイズ　縦２３４ミリ×８０ミリ×厚み９１ミリ
※電源ケーブル等は含みません。
使用可能温度　－１０度～＋５０度(結露なきこと)

フラッシングとアラーム音の１回に作動する長さ。
１０秒間、３０秒間、２分間、５分間のいずれか一つを内部の設定スイッチで選択できます。
３０秒間以上の長さをおすすめします。

アラーム音
警報時、無音～95dB以上(音量ボリュームつまみにより変更できます)
※アラーム音を無くして、LEDランプの点滅のみ。もしくはアラーム音もLEDランプも止めて回転灯のみの作動にすることもできます。

屋外屋内(防雨構造IP43相当)
本体質量　約470g
外観樹脂

センサーと受信機はIDコードで管理されますので、同一フロア内で複数セットを使っても混信しないように設定できます。

センサーと受信機はIDコードで管理されますので、同一フロア内で複数セットを使っても混信しないように設定できます

1台の受信機に複数台の接近監視センサーを組み込むこともできます。

ホーンスピーカ一体型音声合成回転灯
ランプが回転しながら音声アナウンスを流します。

フラッシュブザー付き無線受信機に信号ケーブルで繋いで利用することができます。
費用はご相談ください。
ホーンスピーカ一体型音声合成回転灯RT-100VF

パトライト社製。
ランプが回転しながら、予め登録された音声アナウンスを流します。

大型ホーン。
音量は大音量の105デシベル～0デシベルまで内部の音量調節つまみで調節できます。

無線受信機本体のアラーム音とLEDランプは動かなくする事もできます。

カラー　赤黄緑青
グローブ　･耐候性、透光性に優れたアクリル樹脂
低音を重視した設計で、耳にやさしい音質です。
防滴構造のため屋外でも使用できます。
納期にお時間をいただく場合がございます。

（予めご用意されている音声アナウンスの例-１つを選択）
車が出庫します。ご注意ください。
車が出入りします。ご注意ください。
車両が出入りしますので通行にご注意ください。

商品の動画の紹介

【車が出ます。ご注意ください。】の動画

【歩行者にご注意ください。】の合成音声を流す回転灯の動画

ホーンスピーカ一体型マルチ電子音回転灯
ランプが回転しながらメロディを流します。追加オプション品。
ホーンスピーカ一体型音声合成回転灯RT-100

無線受信機に接続して駆動することができます。費用はご相談ください。
パトライト社製。
ランプが回転しながら予め設定されたメロディを流します。

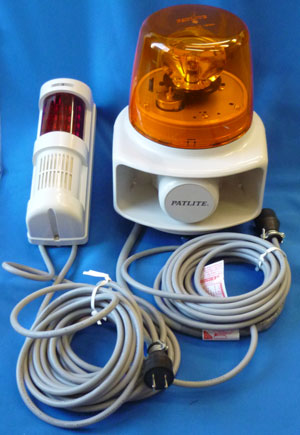

フラッシュブザー付き無線受信機にホーンスピーカ一体型マルチ電子音回転灯を有線ケーブルで繋いだ写真。

フラッシュブザー付き無線受信機にホーンスピーカ一体型マルチ電子音回転灯RT-100を有線ケーブルで繋いだ写真

大型ホーン。音量は大音量の105デシベル～0デシベルまで内部の音量調節つまみで調節できます。

無線受信機本体のアラーム音とLEDランプは動かなくする事もできます。

カラー　赤黄緑青
グローブ　･耐候性、透光性に優れたアクリル樹脂
防滴構造のため屋外でも使用できます。
ランプ部分の直径162ミリ、台座部分の直径約200ミリ
使用温度　-20～+50度
重量　約2キロ
定格電圧：AC100V
納期にお時間をいただく場合がございます。

商品の動画の紹介

【カンカン音】パトライトRT-100動かした動画

（流すことが出来る警告音やメロディの例）
ピンポン
ブープー
ピロロン
プルル
ピーポーピーポー
カンカン
メリーさんの羊
大きな古時計
宇宙戦艦ヤマト
静かな湖畔
村の鍛冶屋
負けないで
ガッツだぜ
愛は勝つ

会社の駐車場に自動車が入ってくると無線で自動的に事務所に報せる連絡装置はありませんか?

重量計の上で停車状態の車両をセンサー式車輌出入りフラッシュブザー警告システムで警告出来ますか？

フラッシュブザー付き無線受信機のランプが点滅すると同時に回転灯を回転させる事はできませんか？

10m先まで検知できる無線送信機内蔵パッシブセンサーはないですか？

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。
