タイマー作動型閉め忘れ防止センサーの利用可能なオプション機器のご紹介。
タイマー作動型閉め忘れ防止センサーのオプション機器のご紹介-ご利用をご希望の際はご相談ください。
【無線中継機の利用方法】
建物内で見通しの利かない位置関係のため、中継機を使ったイメージ図。

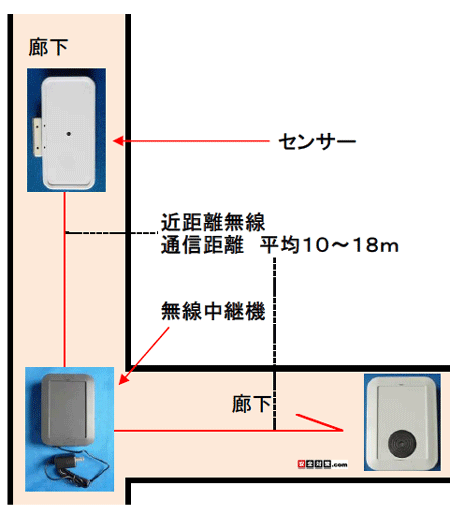

廊下などの繋がった空間に中継機を配置して、電波を曲がり角の先まで流すイメージ図。

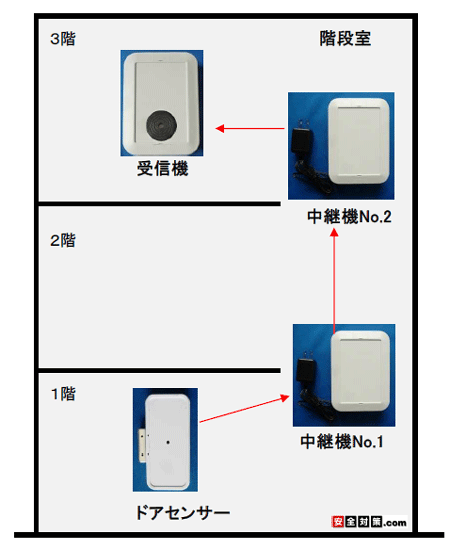

１階の玄関扉の開けっ放しを３階事務所で管理するイメージ図。
１階→３階まで繋がった階段室に中継機を設置して。１階のセンサーの電波を３階まで届かせるイメージ図。

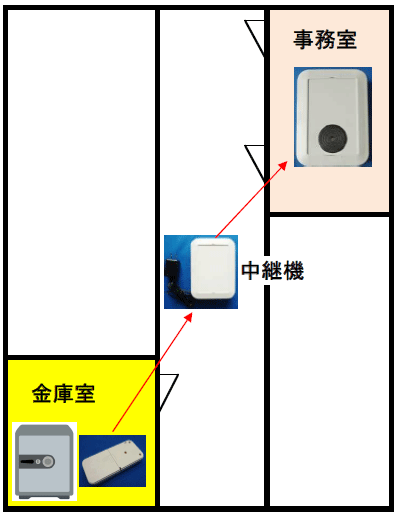

事務室と別の部屋にある金庫の扉の開けっ放しの防止対策。
金庫の扉が開けっ放し、もしくは半開きの状態が続くと、中継機を介して事務室の受信機でアラーム音が作動します。
【受信機にLED回転灯を接続した製作納品例】
LED回転灯はブザー無し、ブザー内蔵タイプなどご希望の機種をお選びいただけます。
※受信機ケースの外観が変更になっています。
直径１００ミリ小型LED表示灯
パトライト社の小型LED表示灯。受信部分の機器に電源ケーブルで接続して作動させます。写真は電源プラグを使った接続タイプ。警報機の改造が必要になります。個別にお見積もりをさせていただきます。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色ランプの回転時の写真。
LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。
高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。
色は４色からお選びいただけます。
ランプ部分のサイズ 直径100ミリ 縦140ミリ
電圧 AC100V
取付方法 3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の２種類からお選びいただけます。ブザーの音量は90dbです。
材質（グローブ/ボディ） ポリカーボネート
適合規格 PSE
弊社の無線受信機にパトライト製回転灯を接続した写真。
回転灯の電源接続部分は電源プラグではなく、受信機内部の電源端子台に電源線を直結した納品例の写真です。
回転灯の壁面取付用Ｌ字型ブラケット。回転灯の３点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。
回転灯下側に出ている回転灯固定用３点ボルト。壁面固定用ブラケットにボルトを通して固定します。
以下 壁面固定用Ｌ字型ブラケットを表示灯（回転灯）に取り付けた写真。
ホーンスピーカ一体型マルチ電子音回転灯
ランプが回転しながらメロディを流します
無線受信機に接続して駆動することができます。改造が必要になりますので個別にお見積もりをさせていただきます。
パトライト社製。
ランプが回転しながら、予め設定されたメロディを流します。
大型ホーン。 音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ･耐候性、透光性に優れたアクリル樹脂
防滴構造のため屋外でも使用できます。
ランプ部分の直径162ミリ、台座部分の直径約200ミリ
使用温度 -20〜+50度
重量 約2キロ
定格電圧：AC100V
納期にお時間をいただく場合がございます。
（流すことが出来る警告音やメロディの例）
ブーブー
プルル
カンカン
パララ
ピーポピーポ
ピポパポピポパン
ピロロン
ピピピン
プルル+カンカン
列車通過音
エリーゼのために
ロンドン橋
ホルディリディア
メリーさんの羊
草競馬
かっこう
村のかじや
静かな湖畔
禁じられた遊び
カチューシャ
大きな古時計
ララサンシャイン
宇宙戦艦ヤマト
負けないで
ロッキーのテーマ
夜空ノムコウ
愛は勝つ
TRUTH
ガッツだぜ！！
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。
レンズの中にある0デシベル（無音）から105デシベルの間で音量を調節できるつまみがついています。
