接警報盤や設備の無電圧接点信号が920MHz帯の電波を使って離れた無線受信機へ伝送します。無電圧接点信号出力を長距離無線化して離れた場所に伝送します。免許不要。独立アンテナで良好な通信環境を作ることが可能です。

警報盤や測定器、設備からの無電圧接点信号が920MHz帯の電波を使って受信機へ伝送します。無電圧接点信号出力を長距離無線化して離れた場所に伝送します。
通信距離　屋外見通し環境-最長1200m。

センサーや警報機、測定器、設備装置などの設備の24時間無人監視。受信機に回転灯を接続して緊急連絡もできます。

複数接点（無電圧a接点）の無人監視と遠隔監視。

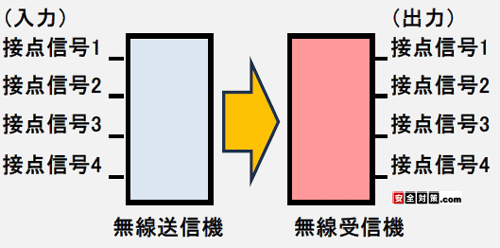

監視できる接点：無電圧a接点最大4点まで。

1セットで4接点の監視が出来ます。

（基本動作）
設備や警報盤から出る無電圧接点信号が電波発信機に入力されると、離れた受信機へ無電で伝送します。電波を受信した無線受信機は接点信号を出力します。

（動作例）
無線送信機の接点信号1入力→無線受信機から接点信号1出力

無線送信機の接点信号3入力→無線受信機から接点信号3出力

無線送信機の接点信号1と2入力→無線受信機から接点信号1と2出力



無線発信機の外部入力端子が短絡したら、無線受信機の無電圧A接点信号出力がON。
短絡中はONのまま維持。
無線発信機の外部入力端子が開放したら、無線受信機の無電圧A接点信号出力がOFFになります。

工場、作業場での設備、警報装置の緊急呼び出し、 設備の保守担当者の無線自動呼び出しシステム 。

各種製造機械の設備監視、無人監視。 設備からの接点信号を受けて、離れた場所でパトランプなどを作動させて担当者に注意を促します。

（導入先）
工場、倉庫、大型ホール、野球場、テストコース、研究施設、市場、旅館、屋外展示場、お寺。
港湾施設、鉄道施設、役所、自衛隊、移動する工事現場など様々な場所で様々な用途でご利用いただいております。

• 設備トラブル信号が出たら受信機へ送信して警報を出したい。
• 水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
• 漏電信号、火災警報器の信号を守衛室へ送信する無線装置
• 高架水槽の給水信号（フロートスイッチ）の無人遠隔監視。
• 火災報知器の警報で別棟の事務所に伝送したい。
• 複数棟あるマンションの棟毎に設置された火災警報設備の無電圧接点信号を管理事務所の集中監視盤に伝送したい。
• 工場内の設備のでシーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
• 上水道、下水道設備のポンプの故障の遠隔監視。
• ビニールハウスの温度、湿度、空調機、ボイラー異常の無線通報。

低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます。

簡単に導入できます。シンプルな機械。IoT系のような複雑なセッティングは不要。
壊れにくい。
大がかりな配線工事が不要なので低コストで導入できます。
有線配線が難しい場所（離れた建屋、屋外設備、文化財など）でも導入できます。
シンプルな構造なので後付けが簡単。仮設用途の建物にも利用できます。

即時性の高い異常可視化。パトランプを使うと、接点信号ONで即離れた位置のパトランプが回転します。音や光で誰でも瞬時に異常認識できます。

電源さえあればどこでも設置可能。
無線ですので、レイアウト変更にも柔軟対応できます。
接点出力（無電圧a接点）機能を持っている既存設備で利用できます。古い設備でも利用できる可能性があります。

特徴 各種警報盤や設備装置からの緊急異常の接点信号を受けると、自動的に無線で離れた場所に接点出力を伝送します。 　 送信機〜受信機までは無線信号でやりとりしますので電波の届く範囲内で自由に監エリアを作ることができます。 　 送信機〜受信機までの通信は見通し最長1.2キロまで可能。※設置環境によって通信距離は変わります。 　 信号線の接続はスクリューレスのプッシュタイプなので配線が簡単です。 　 送信機、受信機にはそれぞれ外部アンテナが付属しています。 　 無線中継器を使って通信距離を延長することができます。中継機は追加オプション機器。 　 免許の申請、資格は不要です。

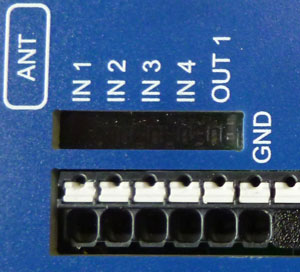

発信側 【無線送信機】 -各種設備、警報盤- 無電圧a接点出力信号の出力 本体ケースサイズ　縦160ミリ横210ミリ厚み100ミリ 重量　約800グラム 内部の接点信号入力端子台。ワンタッチ端子台。 接点入力信号： 監視できる接点：無電圧a接点最大4点。 接点１(IN1)が入力された場合。入力中はIN-1の赤色LEDが点灯します。 推奨信号線 単線(m�u)　単線0.2ミリ〜1.5ミリ より線(m�u)　単線0.2ミリ〜1.5ミリ むき線長さ　8ミリ 信号ケーブルは付属していません。

屋外見通し環境　最長1200m
アンテナ設置位置　地上高2m

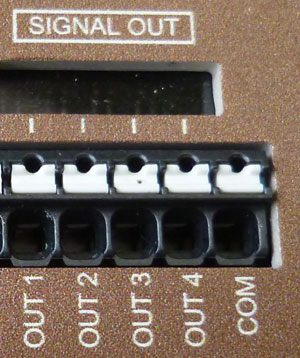

受信側 【無線受信機】 送信機からの電波を受信すると内部端子より接点信号出力を行います。 本体ケースサイズ　縦160ミリ横210ミリ厚み100ミリ 重量　約800グラム 内蔵するワンタッチ端子台。 ワンタッチ端子台 ワンタッチ端子台は、ワンタッチでケーブルや配線を接続できるようにデザインされています。作業効率が向上し、手間が省かれます。 ドライバーなどのツールを使用せずに手で押し込むだけでケーブルを接続できるため作業者が迅速かつ簡単に接続作業を行えます。 電子機器、計測機器、産業用ロボットなど、さまざまな産業用途で利用されています。 送信機側のIN-1入力に連動して、受信機のOUT-1が出力されます。OUT-1の赤色LEDが点灯し続けます。 送信機のIN-1の入力が終了すると、OUT-1も出力を停止します。 推奨信号線 単線(m�u)　単線0.2ミリ〜1.5ミリ より線(m�u)　単線0.2ミリ〜1.5ミリ むき線長さ　8ミリ 信号ケーブルは付属していません。 機械設備の異常信号の緊急連絡。 河川の水位計の異常信号を近隣の人に緊急連絡。 無線受信機とパトランプの動画。 無線受信機に3段積層表示灯を接続して動かした動画。 (利用例） わかりやすくするため受信機の出力端子に積層表示灯を接続してみました。 送信機の接点入力1→受信機の赤色ランプが点灯します。 送信機の接点入力2→受信機の黄色ランプが点灯します。 送信機の接点入力3→受信機の緑色ランプが点灯します。 1.送信機に接点信号1が入力されます。 受信機に接続された表示灯の赤色ランプが点灯します。 ↓ 2.送信機に接点信号2が入力されます。 受信機に接続された表示灯の黄色ランプが点灯します。 ↓ 3.送信機に接点信号3が入力されます。 受信機に接続された表示灯の緑色ランプが点灯します。 以下　リセットの動作 4.送信機の接点信号2の入力が停止します。黄色ランプが消灯します。 赤色ランプ（信号入力１）と緑色ランプ(信号入力３)が点灯した状態になります。

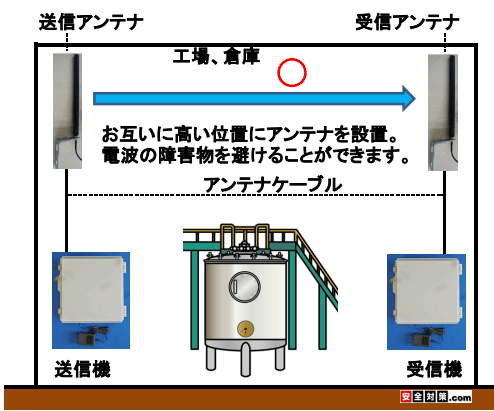

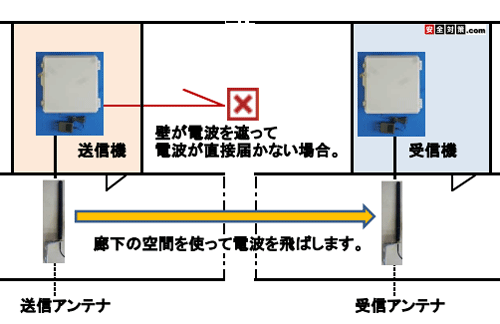

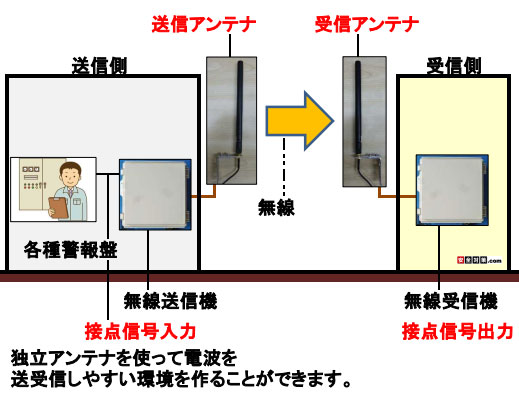

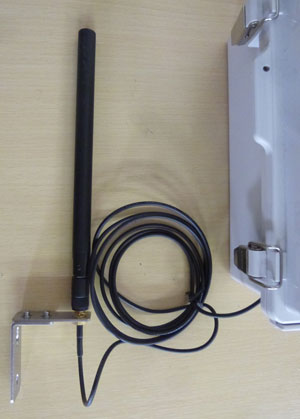

送信機と受信機に付属している独立アンテナ。 アンテナの長さ　約22センチ 本体と繋がるケーブルの長さ　2m弱 アンテナ自体は送信アンテナ、受信アンテナ共通です。 アンテナは防滴構造。 （アンテナの利用方法） 工場などで金属製の大型機械や商品、棚などの配置で送信機側から受信機側が見えにくく電波が通りにくい場合。 壁や大型機械など金属の部材は電波を遮ります。 アンテナを使って送受信しやすくします。 ↓ 送信機本体と受信機本体は手の届きやすい高さに設置。 送信アンテナ、受信アンテナをそれぞれ高い位置に設置して、アンテナとアンテナ同士が見通しの利く状態に設置出来ると電波は遠くまで送受信しやすくなります。天井の高い大きな工場や倉庫、大型店舗、大型ホールなどの場合。 建物の壁や途中にある部屋の壁に電波を遮られて、無線送信機の電波が無線受信機まで届かない場合。 送信機付属のアンテナ、受信機付属のアンテナを建物内で繋がった空間（廊下、工場や倉庫の場合は天井付近などの空間）に引き出してとりけることで、互いのアンテナとアンテナが見通しの利く状態にすると電波は遠くまで飛ぶようにできます。 ※同一建物内の繋がった空間を利用します。 工場や倉庫内。送信機と受信機の間に機械や棚が存在して電波を遮断しそうな場合。 互いのアンテナを高い位置に設置して途中の機械や棚を避けてアンテナどおし見通しの利く状態にして取付けるイメージ図。 接点信号の発報を離れた異なる建物にある受信機に転送する場合。 送信機の建物の外壁と、受信機側の建物の外壁が電波を遮断する可能性があります。 送信機付属のアンテナ、受信機付属のアンテナを、それぞれの建物の外壁の高い位置に取付けて、アンテナとアンテナが見通しの利く状態にすると電波は遠くまで届くようになります。 送信機→送信アンテナ、受信アンテナ→受信機、外壁の貫通工事が必要となります。

各種設備装置、警報盤の無線送信機を接続します。
設備、警報盤には接点出力端子（無電圧a接点）が必要になります。
↓
2芯の信号ケーブル
↓

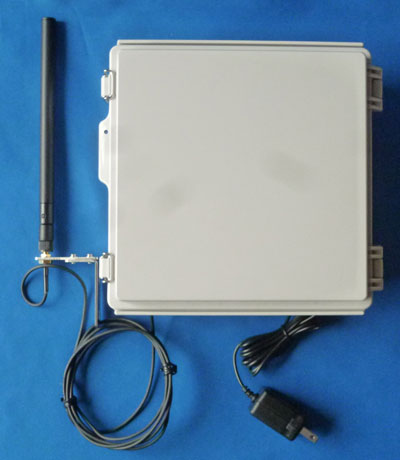

無線送信機
信号ケーブルを無線送信機の内部端子に接続します。
外部送信アンテナ付属。
↓
特定小電力無線 920MHz帯
↓
無線受信機
電波を受信すると内部端子から無電圧a接点信号出力を行います。
パトライトを接続して駆動することできます。

(動作例)

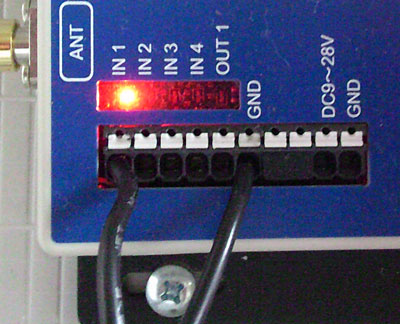

送信機内部の端子台に接点1が入力された時の写真。
接点1→　IN-1の赤色LEDが点灯します。
信号線の接続　IN-1+GNDの端子台

↓
無線
↓

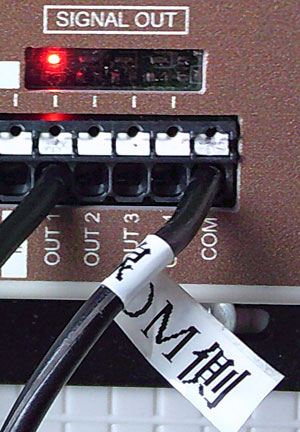

受信機の内部の端子台。
送信機の電波を受信すると、
OUT-1の赤色LEDが点灯し、無電圧A接点が出力されます。
送信機側のIN-1の入力が停止すると、OUT-1の出力も停止します。
出力　OUT-1+COMの端子台

（仕様）
無線送信機
電源　専用ACアダプター
消費電流　50mA以下
技術基準　ARIB STD適合証明取得済み
無線周波数　920.6MHz〜928.0MHz
通信距離　屋外見通し環境　最大1200m
ケースサイズ：210×210×厚10ミリ
（アンテナ、電源線は含みません。）

無線受信機
電源　専用ACアダプター
消費電流　50mA以下
技術基準　ARIB STD適合証明取得済み
無線周波数　920.6MHz〜928.0MHz
通信距離　屋外見通し環境　1200m
ケースサイズ：210×210×厚10ミリ
（アンテナ、電源線は含みません。）

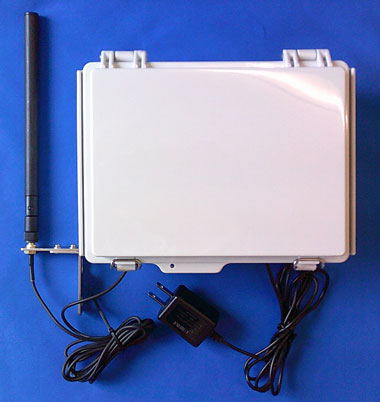

無線中継器 (※追加オプション機器)



送信機から受信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。
必要時に使用する機器です。

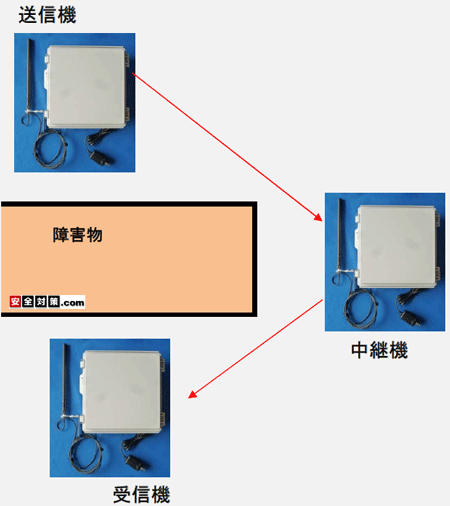

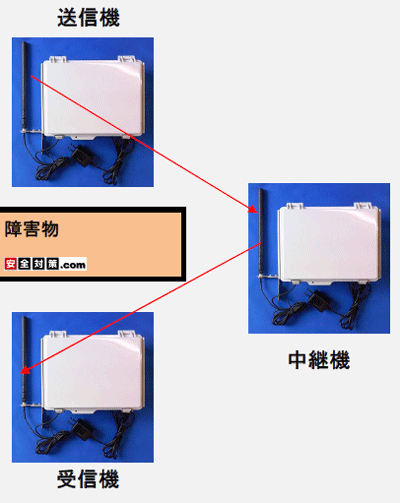

中継機のイメージ図。
電波を遮断する建物や塀が送信機と受信機の間に存在する場合。
送信機、受信機から目視出来る位置に中継機を配置して、電波の迂回ルートを作ります。
障害物を避けながら、送信機から発せられる電波を受信機まで着信させます。

（中継機の利用例）

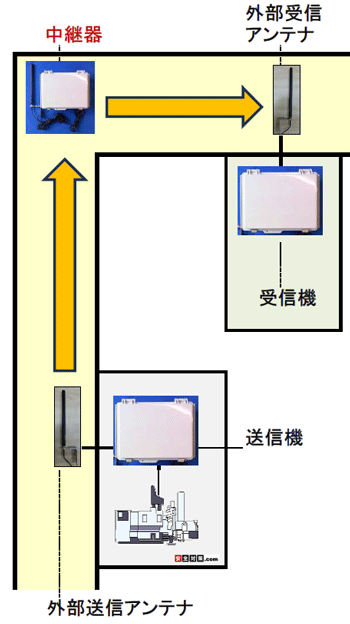

同一建物内の同じフロア内でも、壁があるために電波が受信機まで届かない場合。
廊下や通路の曲がり角に中継器を設置して通信距離を伸ばす方法があります。
送信機側のアンテナと受信機側のアンテナの双方から目視出来る位置に中継機を配置します。
送信機の電波は一旦中継機を介して受信機のアンテナに着信させます。

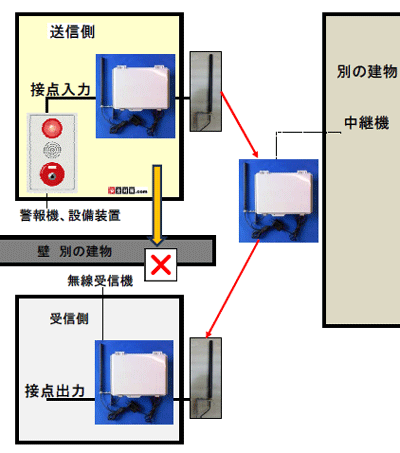

(中継機の利用例)
送信側と受信側の建物の間に別の建物や壁が存在して受信機まで電波が届かない、もしくは通信が不安定になる場合。
送信機側の送信アンテナと受信機側の受信アンテナの双方から目視出来る向かいの建物の外壁に中継機を取付けます。
送信機から発信された電波は、一旦中継機を介して受信機側の受信アンテナに着信させます。
中継機を使って障害物を避ける迂回ルートを作るイメージとなります。

中継機の仕様
電源　専用ACアダプター
消費電流　50mA以下
技術基準　ARIB STD適合証明取得済み
無線周波数　920.6MHz〜928.0MHz
通信距離　屋外見通し環境　最大1200m
本体ケースサイズ　縦160ミリ横210ミリ厚み100ミリ
重量　約800グラム

電気伝導率計にて設定値を超えた際に出る警報信号を別の場所にランプなどで連絡できないか考えています。

設備警報装置の接点信号出力（無電圧a接点）を無線を使って700m離れた先へ伝送したいのですが可能ですか？

接点信号を監視する無線発信機を密閉式制御盤内に収納し離れた別室にブザーを設置することは可能でしょうか？

パナソニックEK56非常用押釦を接続して利用出来ますか？釦を押すと離れた場所でパトランプやブザーを鳴らすのが希望です。

振動や温度、湿度等の複数警報(無電圧a接点)を自動通報し受信機でどの接点異常かを識別できますか？

浄水池の水質計や流量計の信号(無電圧a接点)を200m離れた事務所に無線で伝送することはできませんか？

受水槽のフロートセンサーの満水、減水、故障の3点出力を遠隔監視できる無線装置を探しています。

大型火災報知器の移報接点信号（無電圧a接点）を無線で別棟の事務所や守衛室に自動通報できますか？

測定器の温度異常と湿度異常の2点の警報を無線連絡し、無線受信機から2点別々に接点出力できますか？

恒温室の温度のhigh警報、Low警報を無線で事務所や守衛室に連絡してくれる商品を探しています。

送信機へ複数の接点入力があった時に受信機は識別して別々の接点出力をすることはできますか？

遠隔地の漏水検知器の警報を離れた場所に自動的に連絡する方法はありませんか？

建物1の警報盤のa接点信号を少し離れた建物Bの警報盤へ無線で伝送出来る無線装置を探しています。
