無線式重機追突警告システム4

カード型電波発信機を携帯した作業員に工場内の見通しの悪い曲がり角や交差点に近づくと、
壁面設置した無線パトランプが自動的に回転して走行中のフォークリフトなど周囲に注意を促します。
作業員とパトランプの間の距離が離れるとランプは自動停止します。
工場、倉庫、構内の交通事故防止、労働災害防止対策、衝突防止、追突防止に。



交差点や曲がり角に設置固定する無線パトランプ付き受信機と作業員が装着するカード型電波送信機から構成されます。

同一構内で複数の重機、フォークリフトと複数の作業員が同時に使用することもできます。
警報動作距離は1m〜20mの間で調整できます。(※使用環境により通信距離は変わります。)


電池式のカード型送信機

カード型電波発信機
カード型送信機を付けた作業員が
交差点や曲がり角に近づくと...。

カード送信機-電源はボタン電池式

構内作業員


警報動作距離は
1m〜20mの間で調整




.
運転席近くでパトランプ付き受信機が作動、回転灯を回して運転手に注意を促します

構内の曲がり角や交差点に設置したパトランプ付き受信機がランプを回転させて周囲に注意を促します。
電源AC100V


-実用新案申請中-



【作動した時の動作イメージ】

【作業員】

カード型送信機作業員の方が胸ポケットやヘルメットの中に固定します
カード型送信機(持ち歩き式)
作業員の方が胸ポケットやヘルメットの中に固定します。
ナイロンケース付属。


カード型送信機のアンテナ
送信機には約10pほどの
ケーブル送信アンテナが付いています。







送信機が重機に一定の距離まで近づきます。
警報動作距離は
1m〜20mの間で調整
【工場内の見通しの悪い交差点や曲がり角】

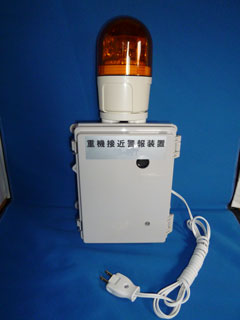

パトランプ付き受信機
無線パトランプ付き受信機
周囲から目のつきやすい位置、壁面に設置します。

カード型送信機をつけた作業員が接近すると自動的に回転灯を作動させます。

作業員とパトランプとの間の距離が離れると
回転灯は自動的に停止します。
受信機ケース内に感度調整ダイヤル付き。

標準電源:AC100V

屋外で使用をご検討の方もご相談ください。




無線パトランプ付き受信機

工場や倉庫などの構内の見通しの悪い曲がり角や交差点の壁に設置します。

作業員の携帯する送信タグの電波が受信しやすい場所に ボルト、ナットまたはその他適当な方法で固定してください。
※必ず受信するか確認の上、固定してください。

電源:AC100V
※単相AC200Vをご希望の場合もご相談ください。

送信機、受信機とも複数台でのご利用が可能です。

電源スイッチをONにすると準備完了です。

金具固定式。

動作距離の調整
送信電波が届く距離を約1m〜20mで調整できます。
動作距離は位置、角度、周辺の環境、ノイズの影響などにより 変わりますので、取り付けた後は必ず動作確認を行ってください。

警報ブザー付きのパトランプで製作する事もできます。

防雨ケースで製作する事もできます。

パトランプ付き受信機





カード型送信機(標準品)

作業員のヘルメットなど周囲に電波の飛びやすい位置に装着します。 電池を装着してスイッチを入れると電波の間欠送信をはじめ準備が完了します。
サイズ:36×21×4o(突起物は除く)
送信電波:微弱電波(周波数310〜320Mhz帯)
電源オンオフスイッチ付き。
電池:CR-2025コイン型電池1個

動作確認
送信機を装着した作業員がパトランプ付き受信機に近づくと、 回転灯が作動し警報音を出します。 作業員が設定距離以上離れて約3秒後に パトランプ付き受信機は消灯します。

コイン型電池の寿命の目安
1日10時間使用で約20日間。

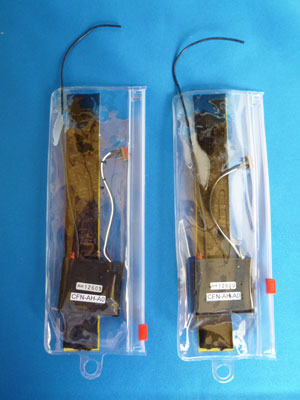

ナイロンケース付き
ナイロンケース付き。
作業用のヘルメットの中などに入れます。
黒いケーブルが電波発信用のアンテナ。

カード型送信機
サイズ:36×21×4o

ヘルメットの中を横方向から見たカード型送信機の位置のイメージ図。無線式重機接近警告アラームシステム2
ヘルメットの中にカード型送信機を入れた場合の取付方。

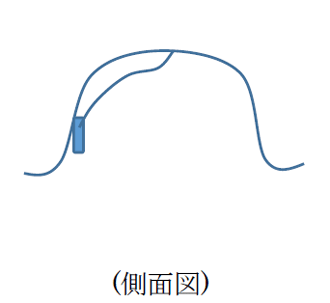

ヘルメットの中を横方向から見たカード型送信機のおすすめ位置のイメージ図。
送信機から出ているケーブル状の紐が電波発信アンテナです。 360度全方位に電波が発信できるように、 アンテナ線の先端はヘルメットの上部に貼り付けます。



ヘルメットの中の上部にケーブルの先端がくるようにカード型送信機を取り付け、もしくは接着します。無線式重機接近警告アラームシステム2
ヘルメットの中のてっぺん部分にケーブルの先端がくるようにカード型送信機を取り付け、もしくは接着します。



カード発信機2枚タイプ送信機(※応用生産品)

カード発信機を2枚使用します。カード発信機をヘルメット内の左右、もしくは前後に貼り付けて、 全方位に電波を発信できるようにしました。

送信タグは作業員のヘルメットの中の周囲に電波の飛びやすい位置に装着します。 電池を装着してスイッチを入れると電波の間欠送信をはじめ準備が完了します。
※金属製のヘルメットですと電波は飛びません。

カード発信機のサイズ:36×21×4o(突起物は除く)
電池ボックスサイズ:70×35×18o(突起物は除く)
送信電波:微弱電波(周波数310〜320Mhz帯)

電池:単四電池2本

動作確認
送信機を装着した作業員が受信機警報ランプに近づくと、 回転灯が作動します。 作業員が設定距離以上離れて約3秒後に 警報ランプが消灯します。

電池の寿命の目安
1日10時間使用で約30日間。

カード発信機2枚タイプ送信機

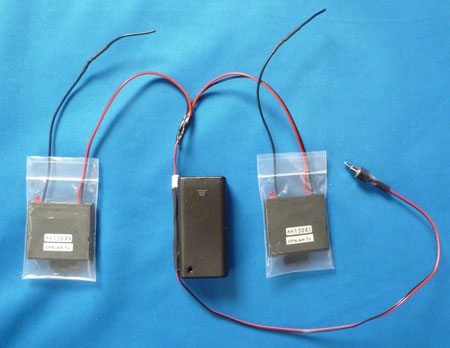

カード発信機2枚タイプ送信機の外観。
カード発信機2枚+電池ボックス。
黒いカード電波発信部は作業員のヘルメットの中に入れます。


ヘルメットの中を横方向から見たカード型送信機の位置のイメージ図。無線式重機接近警告アラームシステム2

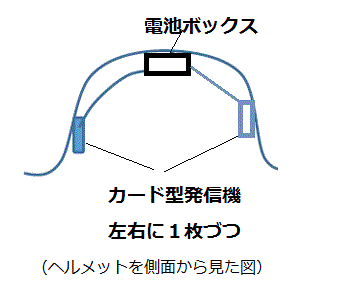

ヘルメットの中にカード型送信機2枚と電池ボックスを入れたイメージ図。

ヘルメットの上から見たヘルメット内部の装着位置。無線式重機接近警告アラームシステム2電波発信機。

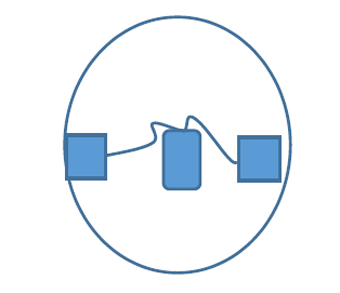

ヘルメットの上から見たヘルメット内部の装着位置。 ヘルメットの両側に発信機を装着するため電波が均一に出ていきます。


電池ボックス
電池ボックス






本システムのポイント

  • 簡単に設置できる労災防止ワイヤレスセキュリティシステムです。
  • 取り付け工事は簡単。移設も簡単です。
  • カード型送信機はボタン電池駆動です。
  • 受信機には感度調整ダイヤルが付いています。約1m〜20m前後の距離の間で感度を調整できます。
  • 複数台のリフトが稼働している工場では、同時に複数セットをご利用いただくことも可能です。
  • 日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。



※使用上のご注意
微弱電波の性格上、送信機と受信機の位置関係、 角度、周囲の環境(建物や障害物)で動作距離は変わります。 ご利用の際は、現場での環境によりこまめに感度調整をし、 ダイヤルが動かないようにテープなどでダイヤルを固定してください。

速い速度で移動するものにはおすすめできません。
飛行機の中では使用しないでください。
心臓ペースメーカーを装着の方は使用しないでください。
受信機は防水仕様ではありません。水に濡らさないようにしてください。
送信機は防水構造ではありません。雨の降っている状況ではご利用しないでください。

定期的に送信機の電池を点検してください。 消耗している場合は電池を交換してください。
送信機の電池が消耗してくると、動作距離が短くなります。
本製品は受注生産となっております。 性能向上のため、外観や仕様が変更になる場合がございます。
本製品は重機接近警報の補助装置としてご利用ください。 万が一動作不良や誤作動によってもたらされた損害につきましては 原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。


【動作距離が短くなる状況の例】
送信機、受信機との間に、金属、コンクリートなどの電波遮蔽物がある場合。
帰宅に強力な磁場を発生するものがあるとき。
(変電所、溶接作業、電車やバスなどの大型モーターなど)
放送局などの大型無線設備などがある場合。
電池が消耗してきた場合。
送信機を運転席内に設置した場合。
送信機と受信機の間に人の体が挟む場合。(送信機を胸ポケットに入れてパトランプを背にするような位置関係になった時)



Q&A集-この商品へよくある質問と回答




【ご注文方法と参考価格】

無線式重機追突警告システム4基本セット 116000円(消費税別、配送料別)

(基本セット内容)
1.警報ランプ付き受信機1台(AC100V電源式、屋内用、ブザー無し)
2.カード型送信機1個(CR-2025コイン型電池1個付属)


(機器の単品価格)
1.警報ランプ付き受信機(AC100V電源式、屋内用、ブザー無し)1台100000円消費税別、配送料別)
2.カード型送信機(CR-2025コイン型電池1個付属)1個16000円(消費税別、配送料別)
3.カード発信機2枚タイプ送信機(新開発品 単4電池2本付属) 1個34000円(消費税別、配送料別)


本商品は受注生産品のため、納期は御注文後2週間前後のご猶予をお願い申し上げます。
性能向上のため外観が変更になる場合がございます。
商品についてのご質問とお問い合わせ、御注文は下記のお問い合わせ欄をご利用ください。
商品につきましてご質問がございましたら、下の送信欄でお気軽にご質問ください。


【配送方法】
クロネコヤマトの「宅急便」(ヤマト運輸株式会社)にてお送りさせていただきます。
配送料は別途かかります。


【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。


【返品について】
本製品は受注生産品のため、返品はご遠慮をお願い申し上げます。


【お支払い方法のご説明】
宅急便コレクト
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。それ以外のお支払い方法も含めて個別お見積もりをさせていただきます。お見積もり作成は無料です。

ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。


ヤマト運輸の配達員はカード端末を持参いたしております。
ヤマトの配達員にご用命をいただけましたら現金以外にその場でクレジットカード、デビッドカードをご利用いただけます。

ヤマト運輸代金引換クレジットカード決済
荷物には上のようなシールが貼られています。

(御利用いただけるクレジットカード)
JCBカード VISAカード MASTERカード Dinersカード アメリカンエキスプレスカード
UCカード クレディセゾンカード イオンクレジットカード NICOSカード DCカード


ご希望のお支払い方法をご指定ください。

数量の多い場合につきましては支払い条件も含めて個別にお見積もりをさせていただきます。
