タイマー回路内蔵型接点信号入力型無線自動通報システム(特定小電力無線) の利用例と導入例。応用品のご紹介。

タイマー回路内蔵型接点信号入力型無線自動通報システム(特定小電力無線)の利用例と導入例、応用品のご紹介。



【応用例】

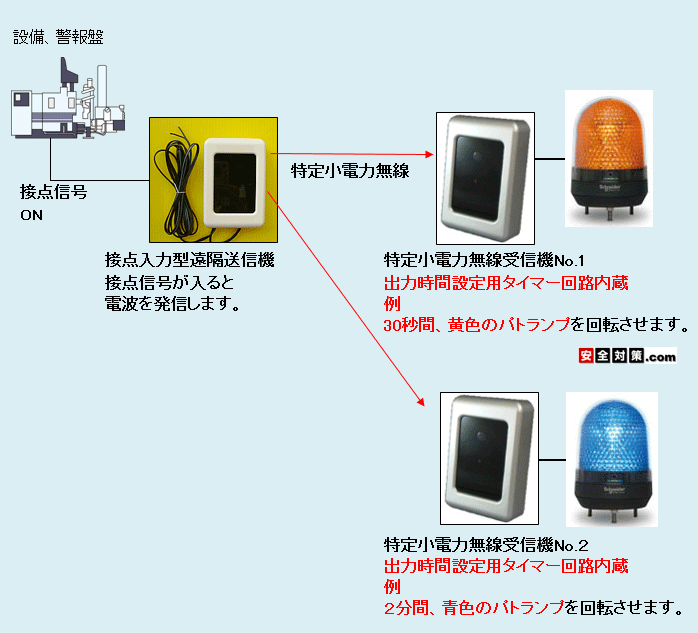

1台の送信機+タイマー回路内蔵の受信機2台。1台の送信機から複数台の受信機に向けて一斉送信。(一斉呼び出し)

接点信号作動型の送信機に接点信号が入力されると、受信機に向けて一斉送信させます。
個々の受信機毎に接点信号を出力したりパトランプを回転させる時間を変える事ができます。

以下の応用例の運用方法の場合は、受信機側にタイマー回路を内蔵させます。
ご予算 ご相談に上、個別にお見積書を作成させていただきます。
接点信号作動型の送信機に接点信号が入力されると、受信機に向けて一斉送信させます。受信機毎の接点信号を出力する時間やパトランプを回転させる時間を変える事ができます。タイマー式接点入力型無線自動通報システム。

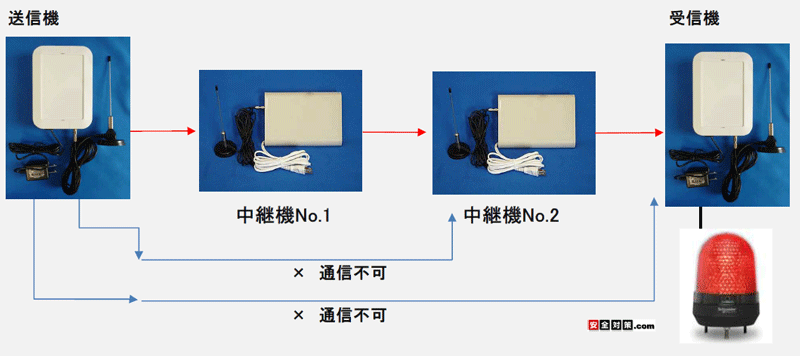

無線送信機と受信機の間に2台の中継機を介して遠くまで電波を届かせるイメージ図。
携帯発信器と受信機の間に2台の特定小電力無線中継機を入れて電波の届く距離を伸ばすイメージ図



通信環境
利用環鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され、 通信距離が100m以内になる場合があります。

送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。
電波は送信機と受信機が同じ建物内のつながった空間ですと届きやすくなります。
送信機と受信機が屋内と屋外の場合、建物自体の壁が電波を遮断する可能性が高くなります。
その場合、独立アンテナを建屋の外に出すなどして電波を受信しやすくする設置方法をご検討ください。

独立アンテナはできるだけ見晴らしのいい場所、大きな工場の場合は天井付近の高い位置に設置してください。

鉄筋コンクリート造りの建物内に送信機、受信機を設置する場合はつながった通路や大きなフロアなど電波が遠くまで飛ぶ空間にアンテナを出すなどして設置してください。
送信機、受信機、アンテナは金属面(壁、鉄骨)直接接着しないようにしてください。送受信感度が下がります。

金属面に機器を設置する場合はプラスチックや木製の台座を間に挟んで10センチ以上は金属面から離してください。
シールドルームや地下室など電波の伝播状況が良くない場所は中継機の御利用をご検討ください。

タイマー式接点入力型無線自動通報システム(特定小電力無線)-移報接点信号を長距離無線化
無線送信機は無電圧接点信号が端子に入力されると電波を自動発信します。
電波を受信した無線受信機はタイマー回路内蔵で設定された長さの一定時間だけ接点信号出力を行います。
一定時間だけ回転灯も駆動できます。
通信距離100〜300m。

省力化に貢献、生産性の向上、無駄ロスの排除、経費削減、迅速なトラブル対応などにご利用いただけます。
信頼性の高い日本国内で開発、生産されている商品です。
本製品は受注生産品です。

屋外使用、電源の種類(AC200V、DC電源)などご要望に応じてカスタマイズ、仕様変更のご相談もうけたまわっております。
