押しボタン無線送信機のボタンを１回押すと決められた一定時間だけ受信機側でパトランプが回転して、その後自動停止します。工場内や倉庫の中で作業員や管理担当者の呼び出し、緊急連絡、誘導などに使用できます。
タイマー式長距離無線パトランプ警告システム(特定小電力無線)
長距離無線 通信距離100～300m

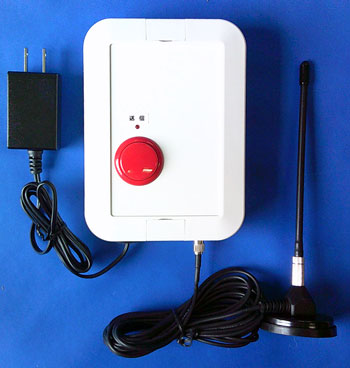

ボタン付き特定小電力無線送信機
自動復帰型押しボタンスイッチ付き。
リセットボタンのような押しボタンです。ボタンを押して、手を離すと、バネでボタンが押し戻されます。
ボタンが押されると受信機に向けてワンショット無線信号（２、３秒間）を発信します。日本製。
電池式：AC100V
ネジで簡単に固定できます。
※電池式の送信機、DC電源、単相AC200V電源式も製作できます。ご希望の内容をお問い合せ欄からお問い合せください。

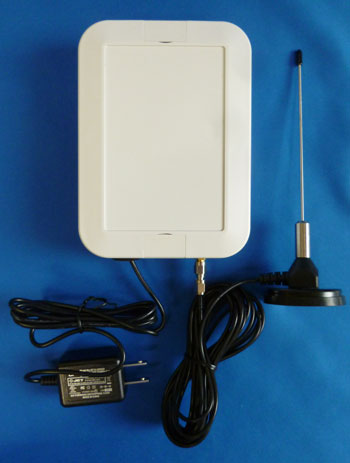

タイマー回路内蔵無線受信機
特定小電力無線受信機。
押しボタン送信機からの電波を受信すると、 タイマー設定された時間だけ回転灯に電源供給(AC100V)します。日本製。
電源：AC100V
受信機、回転灯へ電源を供給します。
※単相AC200V電源仕様をご希望の場合もご相談下さい。
受信機の中には回転灯駆動時間設定用のタイマー回路内蔵。
押しボタン送信機からの電波を受けると予め設定された時間だけ、回転灯が駆動します。
-動作例-
押しボタンが１回押されると、回転灯がタイマー設定された60秒間駆動します。
押しボタンの電波を受信するとカウントダウンがスタートします。
その後回転灯は自動停止します。
回転灯の駆動時間を調節するタイマー。数値を変更して長さを調整します。
※AC100V電源式、DC12V電源式、DC24V電源式も製作できます。
下記のお問い合せ欄からお問い合せください。
直径１００ミリ小型LED表示灯（有線機器-受信機に接続して使用します）
株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます
光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。
ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０～９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。
回転灯の色は４色からお選びいただけます。
※取り寄せ品になりますので、納品まで１０日から２，３週間前後のご猶予をお願い申し上げます。
回転灯固定用の金具。壁面設置用。卓上用。
回転灯の電源ケーブルを延長した納品写真。
（利用例）

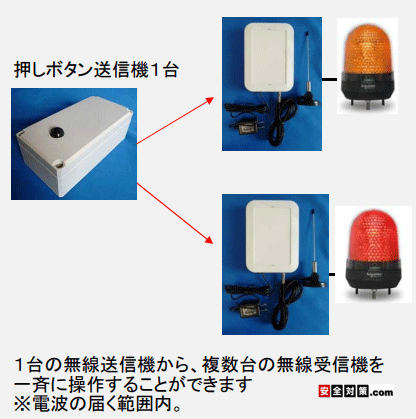

１台のボタン付き特定小電力無線送信機の操作で複数台のタイマー回路内蔵無線受信機を一斉操作することができます。
（利用例）
同一フロア内で混信しない複数チャンネルを設定する事ができます。ご希望の場合は個別にご相談ください。

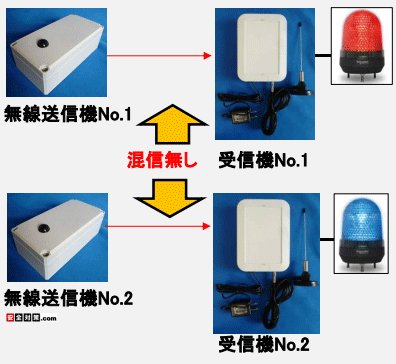

以下 別系統の２チャンネル（２セット）を導入するイメージ図。
ボタン付き特定小電力無線送信機No.1の押しボタンが押される。
→タイマー回路内蔵無線受信機No.1の赤ランプが点灯。
ボタン付き特定小電力無線送信機No.2の押しボタンが押される。
→タイマー回路内蔵無線受信機No.2の青ランプが点灯。
（利用例）

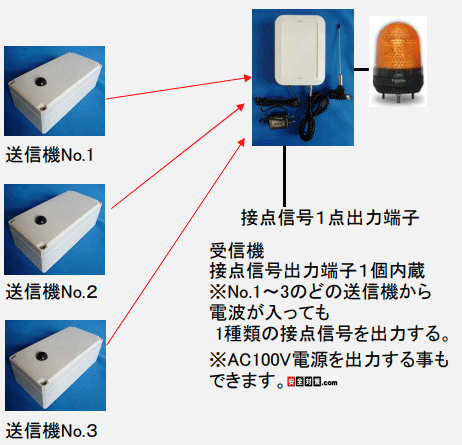

ボタン付き特定小電力無線送信機３台＋受信機１台の組み合わせ。
どのボタン付き特定小電力無線送信機から電波が着信してもパトランプを回転させます。
3台の内のいずれかのボタン付き特定小電力無線送信機が作動すると、受信機の出力がONに変わります。
全ての送信機が停止し、受信機側のタイマーが切れるとタイマー回路内蔵無線受信機の出力が自動的にOFFに変わります。
出力→AC100V電源、無電圧A接点出力。
ホーンスピーカ一体型音声合成回転灯
ランプが回転しながら音声アナウンスを流します。
パトライト社製。
ランプが回転しながら、予め登録された音声アナウンスを流します。
大型ホーン。
音量は大音量の105デシベル～0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ･耐候性、透光性に優れたアクリル樹脂
低音を重視した設計で、耳にやさしい音質です。
防滴構造のため屋外でも使用できます。
納期にお時間をいただく場合がございます。
（予めご用意されている音声アナウンスの例-１つを選択）
車が出庫します。ご注意ください。
車が出入りします。ご注意ください。
車両が出入りしますので通行にご注意ください。
運転します。付近の人は注意してください。
異常が発生しました。点検してください。
危険です。立ち入り禁止区域内で作業しないでください。
材料がひっかかりました。位置を直してください。
歩行者が横断中です。しばらくお待ちください。
歩行者、自転車に注意しましょう。
歩行者にご注意ください。
注意してください。リフトが出ます
車両を停止してください。
ピンポン 車両が近づいています。
車両が出入りしますので通行にご注意ください。
危険ですので関係者以外立ち入り禁止です。
フォークリフトが来ます。ご注意ください。
ピンポン フォークリフトが走行中です。ご注意ください。
これより先は入らないでください。
※お客様のご希望のオリジナル音声アナウンスのご相談も承ります。
【車が出入りします。ご注意ください。】の合成音声を流しながら回転する回転灯の動画
【車が出入りします。ご注意ください。】の音声アナウンスが10回繰り返されてから自動停止する納品例の動画。
無線受信機とホーンスピーカ一体型音声合成回転灯をつないだ写真。信号線で接続します。
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。
レンズの中に0デシベル（無音）から105デシベルの間で音量を調節できるつまみがついています。
ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具。
弊社で希望するオリジナル音声メッセージを作成して回転灯に吹き込むことは出来ないでしょうか？
音声合成タイプの回転灯から関西弁の音声アナウンスを流すことはできませんか？
ホーンスピーカ一体型マルチ電子音回転灯
ランプが回転しながらメロディを流します
無線受信機に接続して駆動することができます。
パトライト社製。
ランプが回転しながら、予め設定されたメロディを流します。
大型ホーン。 音量は大音量の105デシベル～0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ･耐候性、透光性に優れたアクリル樹脂
防滴構造のため屋外でも使用できます。
ランプ部分の直径162ミリ、台座部分の直径約200ミリ
使用温度 -20～+50度
重量 約2キロ
定格電圧：AC100V
納期にお時間をいただく場合がございます。
（流すことが出来る警告音やメロディの例）
ピンポン
ブープー
ピロロン
プルル
ピーポーピーポー
カンカン
メリーさんの羊
大きな古時計
宇宙戦艦ヤマト
静かな湖畔
村の鍛冶屋
負けないで
ガッツだぜ
愛は勝つ
無線受信機とホーンスピーカ一体型マルチ電子音回転灯をつないだ写真。信号線で接続します。
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。
レンズの中にある0デシベル（無音）から105デシベルの間で音量を調節できるつまみがついています。
ホーンスピーカ一体型マルチ電子音回転灯の壁面固定用L字型金具。
無線中継器の利用方法 (※追加オプション機器)
送信機から遠信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。
具体的な運用方法につきましてはメールや御電話などでお問い合わせください。
標準電源：AC100V

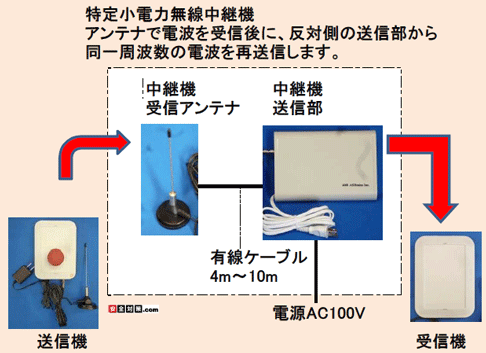

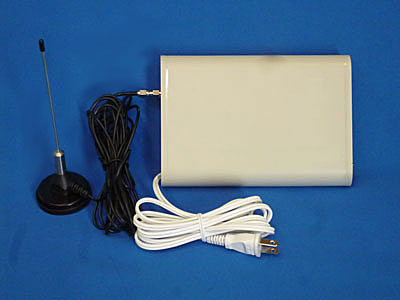

中継機の基本イメージ。中継機は、送信部(箱形)と受信アンテナがケーブルで繋がった形状をしています。
電波の障害になっているポイントに中継機の受信部と送信部が配置されています。
中継機の受信アンテナで送信機から発信された電波を受信すると、反対の送信部（箱）から同一の周波数の電波を再送信します。
屋外で使用する場合は予め防雨ケース収納で製作。電源の無い場所の場合はソーラー電源式の中継機を製作することも可能です。
※中継機を使う際のご注意
中間に中継機を入れますと、送信から受信までの間に数秒タイムラグが生じる場合があります。
途中に中継機を入れた時のチャンネル構成の例。バケツリレーのように電波の受信を転送していきます。
(中継機の利用方法)

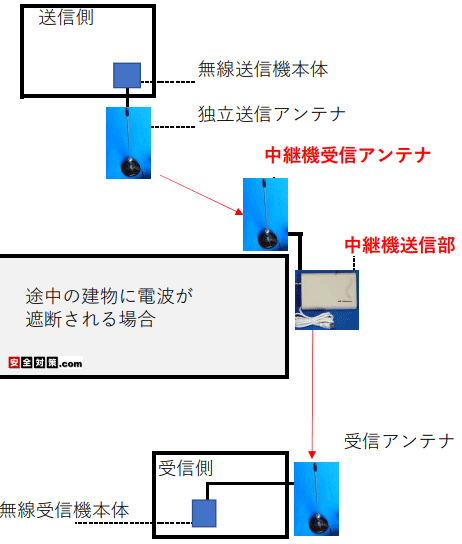

電波を遮断する建物自体の外壁に防雨ケース収納の中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図。
電波を邪魔する建物の角に、押しボタン送信機側のアンテナと受信機側のアンテナの両方を目視できるポイントが存在する場合には、以下のイメージ図のように建物の角に中継機を配置して電波を受信機まで流してやる方法があります。
中継機受信アンテナ
→押しボタン送信機の独立送信アンテナが目視出来る位置。
中継機送信部（箱）
→受信機の受信アンテナが目視出来る位置。
中継機受信アンテナと中継機送信部が専用の有線ケーブルでつながります。
長さは最長10ｍ。
（中継機の利用方法）

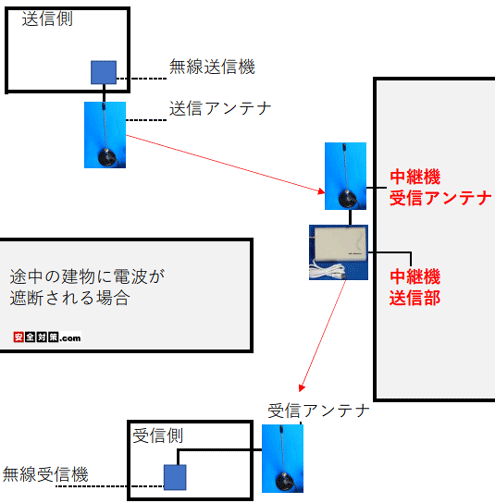

押しボタン送信機付属の送信アンテナと受信機付属の受信アンテナの双方から見通しの利く対面の建物の外壁に中継機を配置して、障害物を避けて通信する方法。
中継機を使って電波を反射させて流してやるようなイメージとなります。
タイマー回路内蔵特定小電力無線受信機～独立受信アンテナの標準ケーブル長さはどれくらいですか？
ビルの駐車場から車が道路に出庫する時にパトランプを回転させて歩行者や周囲の通行車両に警告したいのですが？
タイマー式長距離無線パトランプ警告装置の回転灯がまわる時間の長さの設定や調整はどうすればいいですか？
受信機の電源プラグをコンセントから抜くとタイマー時間設定が消えませんか？
タイマー時間設定で回転中のパトランプを無線送信機側から緊急停止することはできますか？
【仕様書】
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に５桁のデジタルIDコードが重畳されています。
最大チャンネル数は４チャンネル。
送信機（特定小電力無線送信機）
受信機への送信周波数 特定小電力無線
受信機（ 特定小電力無線受信機）
無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
１台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ（チャンネル）を作る事ができます。
【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。 お見積もりは無料です。
お問い合わせとお見積もりのご依頼はこちらをクリックしてください。
本製品のご予算
お問い合わせ先
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL：0765-24-2816
FAX：0765-24-2793
mail:post@anzen-mail.com
会社案内
テスト機
導入をご検討の際に、事前に現地で電波の届く距離をチエック出来るデモ機をご用意できます。
１週間無料で貸し出しいたしておりますので、このホームページの一番下の送信フォーム、メールファックス、御電話でお問い合わせください。
デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。
-商品のご紹介-
本製品の利用例、応用品
追加オプション機器
商品への質問と回答
製品の価格
商品のお問い合わせ
会社案内
弊社ＨＰトップ頁へ
押しボタン無線送信機のボタンを１回押すと決められた一定時間の長さだけ受信機側でパトランプが回転して、その後自動停止します。
工場内や倉庫の中で作業員や管理担当者の呼び出し、緊急連絡、誘導などに使用できます。
回転灯の回る時間は内蔵されたタイマーで設定されます。タイマー時間が経過すると回転灯は自動停止します。
押しボタン送信機～タイマー回路内蔵受信機＋パトランプまでの通信距離１００～３００ｍ。
業務中の作業員への注意喚起や担当者の呼び出し、警告、トラックや重機、フォークリフトなどの車輌誘導にご利用いただけます。日本製の商品です。

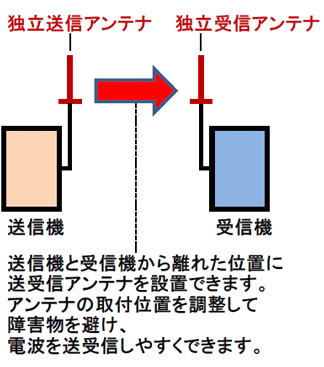

送信機本体、受信機本体と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすくする位置関係で機器を設置する事ができます。
