ドアセンサーを設置した扉や窓が開いた状態が一定時間続くと警報盤がアラーム音を作動させてお知らせします。冷蔵庫、冷凍庫やショーケースの扉、温度や湿度管理の難しい工場や保管庫の閉め忘れ防止対策に。

タイマー作動型閉め忘れ防止センサー(閉め忘れ警告装置)
ドアセンサーを設置した扉や窓(開口部)が開いた状態が一定時間以上続くと警報受信盤がアラーム音を作動させてお知らせします。アラーム音はドアを閉めると停止します。
ドアセンサーを設置した扉や窓(開口部)が開いた状態が一定時間以上続くと、警報受信盤がアラーム音を作動させてお知らせします。
閉め忘れ確認用タイマー回路内蔵。

アラーム音はドアを閉めると停止します。
冷蔵庫などの閉め忘れ防止対策に。日本製の商品です。
無線式閉め忘れ確認ドアセンサー
無線式閉め忘れ確認ドアセンサー。扉や窓に設置します。 磁石と対になるマグネットセンサーです。

新製品
有線方式を使った簡易型タイマー作動型閉め忘れ防止センサー


冷蔵庫や冷凍庫、宝石店などのお店のショーケース、医薬品保管庫、半導体工場のクリーンルーム、病院の扉、大事なお部屋のドアの出入り監視、金庫などの閉め忘れ防止対策に。


薬品庫、各種冷凍庫、冷蔵庫、金庫などの開けっ放し防止対策に。


アラーム音が作動するまでのタイマー時間は
1秒〜10分まで設定可能です。

※出荷の際に内部ソフトを書き換えて設定します。ご自分で変更はできません。


信頼性の高い日本製の商品です。日本国内の工場で組み立て、開発が行われている本格派の製品です。
安価な外国製の製品と違い、点検修理が可能です。


【作動した時の動作イメージ】

発信側
無線式閉め忘れ確認ドアセンサー
無線式閉め忘れ確認ドアセンサー

裏面の両面テープで扉に貼り付けてください。マグネットスイッチを使用。
付属のマグネットと対になっております。

扉が開いて、センサー本体とマグネットが離れるとドアが開いたことを知らせる電波を無線受信機に送ります。
扉が閉まると閉まった信号を送ります。


センサーの電源:ボタン電池

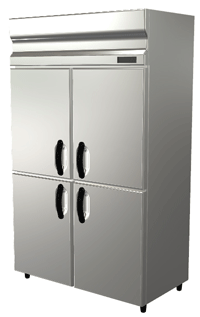

大型冷蔵庫、冷凍庫の閉め忘れ防止対策に。
大型冷蔵庫、冷凍庫の閉め忘れ防止対策に。
近距離無線通信距離10〜15m
近距離無線 通信距離10〜15m
近距離無線通信距離10〜15m
受信側
冷蔵庫や宝石店などのお店のショーケース、,節電省エネ対策、医薬品保管庫、半導体工場、大事なお部屋の入退出管理
アラーム音内蔵無線受信機
閉め忘れ確認ドアセンサーから扉の開いた時の電波を受信すると、閉め忘れ確認用の内蔵タイマーがスタートします。

タイマー回路内蔵
一定時間が経過しても扉が閉まった信号を受信しない時は、 アラーム音が鳴りはじめます。

例:扉が開いてから60秒後、1分後など。

扉を閉めるとアラーム音はストップします。

※別途リセットボタンを付けることもできます。

電源:AC100V


(動作例)
1.無線式閉め忘れ確認ドアセンサーを取り付けたドアが開きます。

2.アラーム音内蔵無線受信機に内蔵されたタイマーのカウントダウンがスタートします。

3.タイマーで設定された時間が過ぎるとアラーム音内蔵無線受信機からアラーム音が鳴り始めます。

4.センサーをつけたドアを閉めるとアラーム音内蔵無線受信機のアラーム音は停止します。スイッチやリモコンなどの手動操作は必要ありません。

(動作例)
1.無線式閉め忘れ確認ドアセンサーを取り付けたドアが開きます。

2.アラーム音内蔵無線受信機に内蔵されたタイマーのカウントダウンがスタートします。

3.タイマーで設定された時間が経過する前にドアを閉めます。

4.無線受信機のタイマーのカウントダウンは停止し、タイマーは”0”にリセットされます。アラーム音は鳴りません。待機状態に戻ります。

センサーからの電波が届きにくい場合は、 間に中継器を配置して、通信距離を延長することもできます。


商品の特徴
  • アラーム音内蔵無線受信機にパトランプ(回転灯、表示灯)を繋いで利用する事もできます。ご相談ください。※受信機に端子台を追加する加工が必要となります。
  •
  • 中継機を使って閉め忘れ確認ドアセンサーの電波の届く距離を延長することができます。
  •
  • 同じ室内でも混信しない複数セットをご利用いただけます。ご相談ください。
  •
  • ご自分で簡単に設置できる商品です。ネジと両面テープで固定。短時間で導入できます。
  •
  • ワイヤレス方式ですので機器の移設も簡単です。
  •

※ご注意:性能向上のため外観が変わることがございます。


無線式閉め忘れ確認ドアセンサー
無線送信機、磁気センサー内蔵。
無線式閉め忘れ確認ドアセンサー
扉が開いて、センサー本体とマグネットが離れると ドアが開いたことを報せる信号を受信機に電波を送ります。

扉が閉まってセンサー本体とマグネットがくっつくと、ドアが閉まったことを報せる信号を受信機に送ります。

ドアセンサーを取り付けた扉を開いて開閉センサーと磁石が離れるとセンサー本体中央の赤色LEDが点滅します。
LEDの点滅が電波を発信している合図となります。開閉センサーを設置の際は必ず確認してください。


ドアセンサーと磁石は裏面に付属の両面テープでドア枠に接着します。
無線式閉め忘れ確認ドアセンサーと標準磁石の裏面。
センサー本体と磁石の裏面に工業用の両面テープが付属しています。
無線式閉め忘れ確認ドアセンサー本体と磁石の裏面に工業用の両面テープが付属しています


電源:CR2032ボタン電池2個
使用頻度が少ない場合も2年に1回程度を目安に電池交換をおすすめします。
使用温度 −10度〜+45度(RH65%)
サイズ:縦約75ミリ×横35ミリ×厚さ13ミリ 重量約23グラム
※予告無しで外観が変更になる場合がございます。


現行の標準の小型マグネット
標準磁石。
無線式閉め忘れ防止センサーは小型磁石と対になっています。裏面に固定用の両面テープ付属。ドアの動く方に接着します。
※上の写真が現行の標準小型マグネット−形状が変更になっています。

センサーは冷凍庫、冷蔵庫の外側に設置してください
冷蔵庫や冷凍庫の扉の端の位置に設置します。センサーは冷凍庫、冷蔵庫の外側に設置してください。

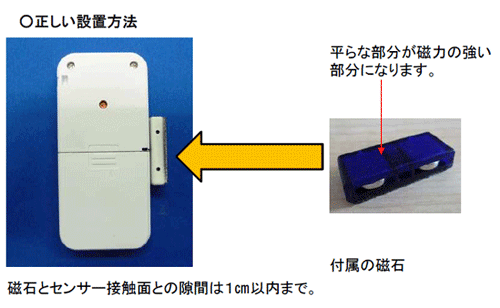

無線式閉め忘れ確認ドアセンサーの取付方法
無線式閉め忘れ防止センサーのよい取り付け例。
センサーを横から見ると磁石が隠れるような状態です。

磁石は平たい面が磁力の強い面になります。ドアを閉めると磁石の平たい面がセンサー本体のスイッチ部分に密着する感じの位置関係です。

磁石とセンサー本体の接触部分の隙間が1p以上離れると、扉が開いたと認識します。


ご注意
無線式閉め忘れ防止センサーは内部のアンテナの位置関係で、 センサーを横向きに取り付けた場合、 もしくはセンサー本体をドア側(動く方)、磁石を枠側の方に接着した場合、センサーの電波の飛ぶ距離が短くなる事がございますのでご注意ください。

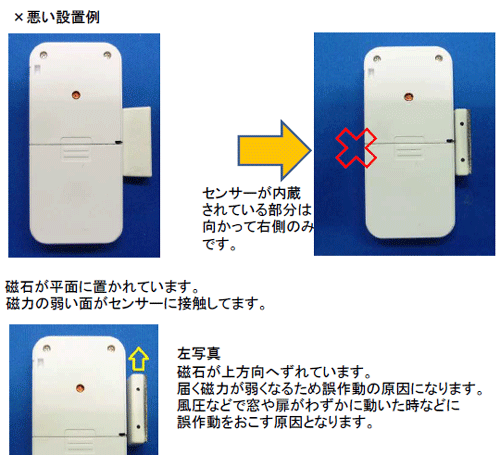

無線式閉め忘れ確認ドアセンサーの取付方法
無線式閉め忘れ防止センサーの良くない取り付け例。
センサー本体と磁石の接触面に、左右上下にずれや隙間ができている取付例。


磁石の平たい面が一番磁力が強くなります。磁石が2つ見える面。
磁石の平たい面が一番磁力が強くなります。



以下

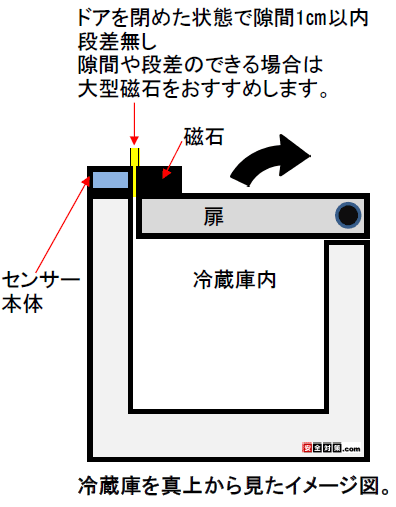

冷蔵庫、冷凍庫を真上から見たイメージ図。覆い被さったような扉の場合。
冷蔵庫、冷凍庫を真上から見たイメージ図。覆い被さったような扉の場合
扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します。

扉の枠部分にセンサー本体、動く方に磁石を貼り付けます。標準磁石をご利用の場合は扉を閉めたときに磁石とセンサーの間の隙間が1センチ以下になるように接着してください。

1センチ以上の隙間や段差が発生する時は棒形の磁力の強い大型磁石をおすすめします。業務用の大型冷蔵庫、冷凍庫では大型磁石のご利用をおすすめします。

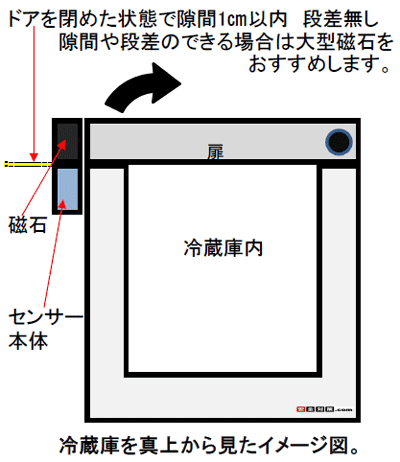

冷蔵庫、冷凍庫を真上から見たイメージ図。覆い被さったような扉の場合



以下のような形状の扉も同様となります。

扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します。
扉の枠部分にセンサー本体、動く方に磁石を貼り付けます。

標準磁石をご利用の場合は扉を閉めたときに、磁石とセンサーの間の隙間が1センチ以下になるように接着してください。

1センチ以上の隙間や段差が発生する時は棒形の磁力の強い大型磁石をおすすめします。業務用の大型冷蔵庫、冷凍庫では大型磁石のご利用をおすすめします。
扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します。扉の枠部分にセンサー本体、動く方に磁石を貼り付けます。

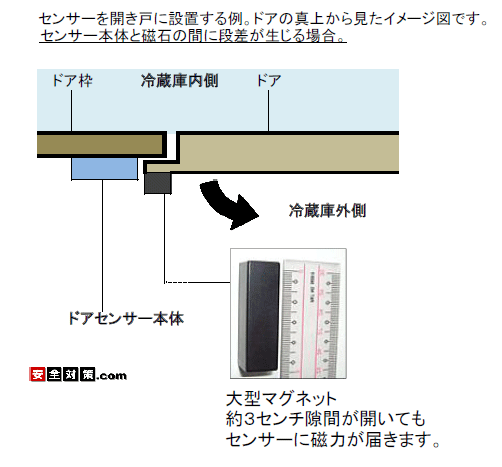

業務用の大型冷蔵庫、大型冷凍庫の扉の接着面に段差のあるため、扉を閉めてもセンサー本体と磁石が密着しない場合。
(大型磁石のご利用)
業務用の大型冷蔵庫、大型冷凍庫の扉の接着面に段差のあるため、扉を閉めてもセンサー本体と磁石が密着しない場合。

磁力の強い専用の大型マグネットを使用すると、少し段差や隙間があってもセンサーに磁力が届きます。
大型磁石
大型マグネット(追加オプション品)
サイズ 縦50ミリ×横15ミリ×高さ15ミリ
磁力は最大3センチ先まで届きます。

大型磁石裏面の接着用両面テープ
大型マグネットの裏面には接着用の両面テープが付いています。

大型冷凍庫によくある両開き引き戸にドアセンサーを設置する例
大型冷凍庫によくある両開き引き戸にドアセンサーを設置する例。
左右にスライドして開け閉めする扉の真ん中にセンサーを固定します。扉と扉の間に隙間ができる場合は磁力に強い大型磁石をおすすめします。

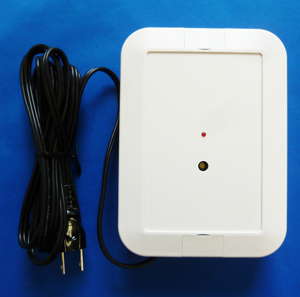

アラーム音内蔵受信機
閉め忘れ確認無線受信警報機
タイマー回路内蔵。
閉め忘れ防止センサーから、 扉が開いた電波を受けると内蔵タイマーが作動します。

タイマー時間は1秒間(扉が開いたら即発報する状態)から最長15分までの幅で設定できます。

扉が開いたまま、タイマー設定された時間が経過するとアラーム音(75デシベル)の電子ブザーが鳴りはじめます。

音色 ビーッ、という感じの音です。(部品調達の関係で音色は変更になる場合があります)

扉が閉まった信号をドアセンサーから受けると受信機のアラーム音はストップ、 再び待機状態に戻ります。


標準のタイマー回路の設定は固定式です。タイマー時間を変更する場合は、機器を一旦お預かりする必要がございます。個別にご相談ください。


(タイマーを20秒間に設定したアラーム音内蔵受信機の動き)
センサーを取り付けたドアが開くと、受信機側面のLEDが点滅し始めます。

ドアが開いた状態が20秒間継続するとアラーム音が鳴り始めます。

ドアを閉めると受信機のアラーム音は停止します。


受信機にリセットボタンを付けてリセットボタンを押すまでアラーム音が鳴り続ける運用もできます。
※ご希望の運用方法を事前に御相談ください。


電源:AC100V
現在はACアダプターの仕様に変更になっています。端子台方式への改造も可能です。ご相談ください。
システムを使用しないときは受信機の電源プラグをコンセントから抜いてください。

サイズ :110×150×40ミリ(電源線は含みません。)
電源ケーブル1m付属。ネジで壁面などに固定します。
使用温度 −5度〜+45度(RH65%)
日本製の商品です。
1台の受信機にはセンサー1個しか登録できません。



受信機にタイマー時間変更用のスイッチを追加加工することができます。
アラーム音が作動するまでの時間を予めお聞きしてる4通りのうち1つを選択するディップスイッチを追加できます。
ディップスイッチは受信機ケースの中に追加加工します。
アラーム音が鳴りはじめる時間をご自分で変更できます。

(設定例)
約3分・5分・10分・15分のうちの1つを選択。
約30秒・60秒・90秒・120秒のうちの一つを選択。
4段階の時間設定は御相談ください。タイマー時間の最長は15分間です。
タイマー時間選択用ディップスイッチ追加加工が別途かかります。お問い合わせください。
タイマー時間選択用ディップスイッチ
1〜4のスイッチを並び替えてお好みのタイマー時間を選択します。

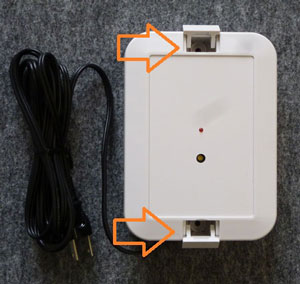

閉め忘れ確認警報受信機の取付方
壁面への設置の仕方。
閉め忘れ防止センサー受信機の表蓋の上下にネジを通す穴が開いています。
上下の穴にネジを通して壁面にねじ回しで固定してください。

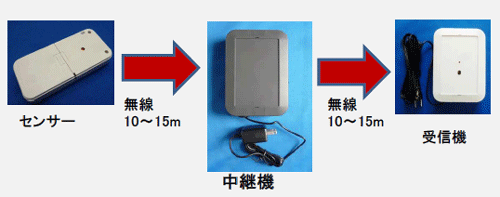

無線中継器(屋内用、標準品-追加オプション機器)
中継機

電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。電波発信側機器と受信側機器の間に配置します。

個々の機器から10〜15m以内で利用できます。見通しのいい空間ですと電波の届く距離は約2倍にすることができます。

電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。

電源はAC100V。家庭用電源ACアダプター。
中継器の増設は1セットで2台(No.1、No.2)までです。
※中継機のご利用をご検討の場合はご相談ください。

無線中継機の利用方法

無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。
本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。
無線中継機は本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。


(中継機の利用方法)
事務室と別の部屋にある金庫の扉の開けっ放しの防止対策。
金庫の扉が開けっ放し、もしくは半開きの状態が続くと、中継機を介して事務室の受信機でアラーム音が作動します。
事務室と別の部屋にある金庫の扉の開けっ放しの防止対策



(応用品-受信機に以下のような改造を行うことができます。)
※2019年1月現在

1.アラーム音が作動するまでの時間の4段階から選ぶディップスイッチを追加できます。−受信機ケースの中に追加します。
受信機ケース内に時間設定スイッチを追加します。
ピンポンチャイム音が鳴りはじめる時間をご自分で変更できます。

(例)
約3分・5分・10分・15分のいずれかから選択。
約30秒・60秒・90秒・120秒のいずれかから選択。
など。4段階の時間設定は御相談ください。最長15分間。

タイマー作動型閉め忘れ防止センサーのタイマー時間設定用ディップスイッチ
スイッチの3番と4番を並び替えて時間を選択します。
追加加工の費用は別途お問い合わせください。


2.受信機に電源ONOFFスイッチを追加加工する事も可能です。
電源プラグをコンセントから抜かなくても受信機の電源を切ることができます。
受信機に電源スイッチを追加
電源スイッチの追加加工の費用は別途お問い合わせください。
受信機の外観が変更になっています。


3.アラーム音の音量調節つまみを受信機内部に追加加工する事ができます。御相談ください。
受信機の中の電子基板上に小さなボリューム調節ダイヤルを追加加工します。
小型のドライバーで回して音量を調節します。
アラーム音の音量調節つまみを閉め忘れ防止センサー受信機内部に追加加工する事ができます。


4.閉め忘れ防止センサー受信機にLED回転灯を接続した製作納品例。
受信機内蔵のブザーは外してあります。LED回転灯はブザー無しタイプ、ブザー内蔵タイプなどご希望の機種をお選びいただけます。
受信機の外観が変更になっています。
閉め忘れ防止センサー受信機に回転灯を接続した製作納品例

運用方法のご相談、お見積もりのご依頼は無料で承ります。お問い合わせをお待ち申し上げております。


研究用の冷凍庫を誰かが無許可で開けた時に職員3人位の携帯電話へ連絡が行くものを希望しています。

夜間や人の少ない休日出勤日に1階玄関ドアの状況を2階で把握する仕組みを考えています。

引き戸タイプの倉庫扉を閉め忘れることが有り、30分開きっぱなしの時にアラームが鳴る物を探しています。

ドアが一程度の時間、開いた状態である場合に遠隔地(数百m先)でわかる装置を探しております。

扉が開いている間、締めるまでずっとアラーム音が鳴る続ける閉め忘れ防止アラームはないでしょうか?



送信機が作動すると微弱無線電波を送信します。
その電波を10〜20m先の受信機で受信し警報を発します。
電波には5桁のデジタルIDコードが重畳されているので混信や誤動作はありません。


(通信環境)
無線機器は、金属製のラックに置いたり、テレビや冷蔵庫、電子レンジなどの大型家電の傍に配置すると、電波の受信感度が悪くなる場合があります。
受信感度が悪くなった場合は機器の向きを変えてみたり、機器を数m離れた位置を変えてお試しください。
また、鉄筋コンクリート造り、鉄骨造りの建物でご利用の場合は建物の部材に電波が遮られる場合がありますので、 距離に余裕をもって機器の配置をご検討ください。


(無線式閉め忘れ防止センサーの取付方法)
センサー本体はドア枠に接着、磁石は動くドアの方に接着してください。

センサー本体を縦向きに接着してください。
※内部のアンテナの向き関係電波の通信距離が短くなる場合があります。

同様に、閉め忘れ防止センサー受信機を壁付けではなく卓上にされている場合、 内部のアンテナが横向きになりますので受信感度が落ちる場合があります。 付属ネジで壁付けにされる事をおすすめします。


本製品は受注生産品です。部品調達の関係で外観ケースが変更になる場合がございます。
