接点信号無線送信システム、ワイヤレスコールシステムの電源別の送受信機の組み合わせ方と種類。
AC電源、DC電源、ソーラー電源式を組み合わせることができます。

接点信号無線伝送システムの電源別の送受信機の組み合わせ。

送信機の電源AC100V+受信機の電源AC100V

接点入力型遠隔送信機
接点入力型遠隔送信機(特定小電力無線)

接続した各種機械から接点信号が入ると
遠隔受信機へ自動通報します。
接点信号線は送信機の内部端子台に接続します。
上の写真は屋内用。

接点入力信号:無電圧a接点
電波:特定小電力無線送信機
電源:AC100V ※単相AC200Vの製作できます。


防雨ケース収納タイプ接点入力型遠隔送信機
防雨ケース収納タイプ。


特定小電力無線
通信距離100〜300m
中継機を使用できます。
屋内用遠隔受信機
遠隔受信機(屋内仕様)


遠隔送信機からの電波を受信して
回転灯や警報ブザー、接点信号の出力を作動させます。
標準タイプは送信機側の機械の異常を復旧するまで作動し続けます。

電波:特定小電力無線
電源:AC100V ※単相AC200Vの製作できます。

小型LED回転灯
小型回転灯
電源:AC100V

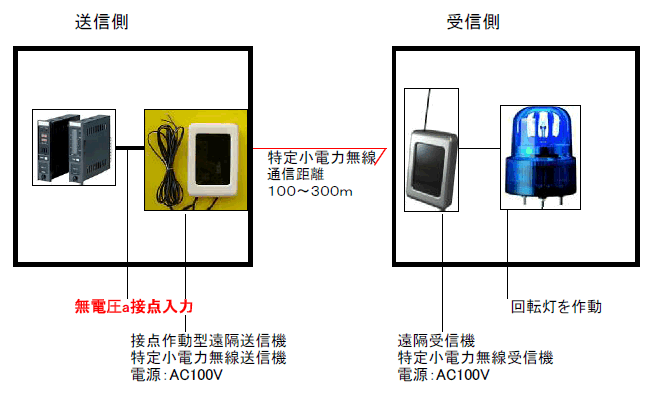

接点入力型無線自動通報システム(特定小電力無線)

各種設備からの接点信号を受けて離れた場所に異常を報せます。
送信機〜受信機までは電波でやりとりしますので自由にエリアを設定できます。
送信機〜受信機-見通し100〜300mまで送信可能です。
間に中継器を配置して通信距離を延長することも可能です。

接点信号の発報を数百m離れた場所に転送もしくは警報を鳴らします。
接点信号の発報を数百m離れた場所に転送もしくは警報を鳴らします。




送信機の電源ソーラー電源+受信機の電源AC100V

ソーラー電源式遠隔送信機
ソーラー電源式遠隔送信機

接続した各種機械から接点信号が入ると
遠隔受信機へ電波で通報します。
接点信号が入力されると遠隔受信機へ通報します。
電源:太陽電池パネル
充電回路、充電バッテリ内蔵
接点入力信号:
無電圧a接点入力1個(内部端子台)

電波:特定小電力無線送信機
電源:太陽電池




特定小電力無線
通信距離100〜300m
中継機を使用できます。
特定小電力無線遠隔受信機
遠隔受信機(屋内仕様)

遠隔送信機からの電波を受信して
回転灯や警報ブザー、接点信号の出力を作動させます。
標準タイプは送信機側の機械の異常を復旧するまで作動し続けます。

電波:特定小電力無線
電源:AC100V  ※単相AC200Vの製作できます。

小型LED回転灯
小型LED回転灯
電源:AC100V

ソーラー電源式接点入力型無線自動通報システム(特定小電力無線)

各種設備からの接点信号を受けて電波で離れた場所に異常を報せます。
接点信号を受ける送信機はソーラー電源方式。コンセントの無い場所でも設置できます。
機器の設備信号を受けて無線送信、離れた管理棟や事務所へ無線通報、着信すると警告ブザーや回転灯を作動させて異常を報せます。
送信機〜受信機までは長距離信号でやりとりしますので、自由に機器のエリアを設定できます。
送信機、受信機は、防水ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

ソーラー電源式接点信号作動無線発信機とAC100V電源の受信機の組み合わせ
ソーラー電源式接点信号作動無線発信機とAC100V電源の受信機の組み合わせ。




送信機の電源AC100V+受信機の電源は電池式

ポケットベル呼び出し送信機
ポケットベル呼び出し送信機

機械がアラームを発した時や停止した時など、 トラブル発止に出力されたに接点信号(無電圧a)により電波を自動送信します。

接点入力信号:
無電圧a接点入力1個(内部端子台)
電波:特定小電力無線送信機
電源:AC100V




無線
通信距離100〜200m
無線式ポケットベル
無線式ポケットベル

遠隔送信機からの電波を受信して
アラーム音や振動を作動させます。
電話会社は介しません。

※アラーム式もしくは振動式

電波:特定小電力無線
電源:電池式

毎月の使用量なしで使える近距離用パーソナルポケットベルです。 電話会社は関係ないのでどこでも使用できます。
IDコードを同じにすれば、同時に複数の人を呼び出すこともできます。

機械の異常を報せる接点作動型、長距離用呼出ポケットベル

各種設備からの接点信号を受けて、電波で離れた場所に異常を報せます。
警報盤の異常、機械が停止した時などトラブル発止時等に接点信号や有電圧接点等により電波を送信し、 携帯用の受信機(ポケットベル)で担当者を呼び出すものです。
発信器から直接電波でポケットベルを呼び出します。 電話会社は介しませんのでランニングコストはかかりません。
通信距離100〜200m。
独立送信アンテナの位置で電波の届く距離を延ばすことができます。




送信機の電源AC100Vもしくは電池+受信機の電源は電池式、充電式


送信機

リレー接点信号によって自動的に受信機を呼び出すことができます。

送信機は、無電圧a接点入力用のリード線を追加することができます。 機械信号などを受けて、 自動的に腕時計型受信器および携帯型光受信器を呼び出すことができます。

接点入力信号:
無電圧a接点入力1個(専用接点信号ケーブルを使用します)
※2接点監視用の送信機もあります。

電波:特定小電力無線送信機
電源:AC100Vもしくは電池




特定小電力無線
通信距離100〜200m
中継機を使用できます。

携帯型光受信器

光/振動/文字/音で呼び出します。
電波:特定小電力無線
電源:電池式



腕時計型受信器
振動(バイブ)と文字で呼び出します。

電波:特定小電力無線
電源:電池式

携帯型無線呼び出しシステム シルウォッチ

各種設備からの接点信号を受けて、電波で離れた場所に異常を報せます。
電波で腕時計型受信器および携帯型光受信器を振動・文字・光で呼出します。各施設・事業所・工場などでの緊急連絡、 呼出、生産ラインの管理など 通信機器として様々なニーズにご提供できます。
送受信機とも乾電池駆動で持ち運び可能です。
機械信号などを受けて、自動的に腕時計型受信器および携帯型光受信器を呼び出すことができます。
受信器に表示する文字は、アルファベット、カタカナ、数字の組み合わせで 5文字ずつ反転、10文字表示ができます。(濁点も1文字として表示されます。)

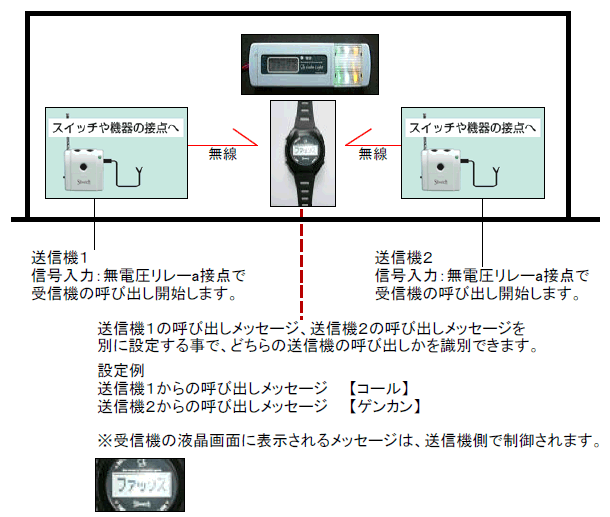

シルウオッチ利用イメージ図
電波を発信した送信機を識別するメッセージが受信機の液晶に表示されます。
