監視員や警備員から無線式緊急スイッチ操作で足場の上の作業員の呼び出しや緊急の時の連絡のため、足場に設置した無線パトランプ回転灯を点灯させる連絡装置はないですか?


現場条件
工事現場の上空約10〜20mに足場を設置。足場の底面および側面は板張り(アルミ縞鋼板)

使用方法
下の監視員や警備員が携帯する宇無線式スイッチにより、作業員の呼び出しや緊急時の連絡のため、 上の足場に設置した回転灯を点灯させる。回転灯は工事の進捗状況で移動する。
電源AC100Vは足場までひかれている。

上のような条件で緊急無線通報システムは使用できるでしょうか。


(以下 商品内容、利用方法のご質問への回答)


以下のような機器で検討をさせていただきました。

1.携帯送信機
押しボタン式携帯緊急無線送信機-防雨ケース仕様
ロック式押しボタン。
押すと5ミリ程引っ込んだ状態でロックされます。少し回して引っぱり上げるとボタンはリセットされます。
押されている間、電波は送信状態が続きます。
押しボタン式携帯緊急無線送信機-防雨ケース仕様
そのほかに携帯電話サイズのスライドスイッチ発信機もあります。

2.無線受信機+回転灯

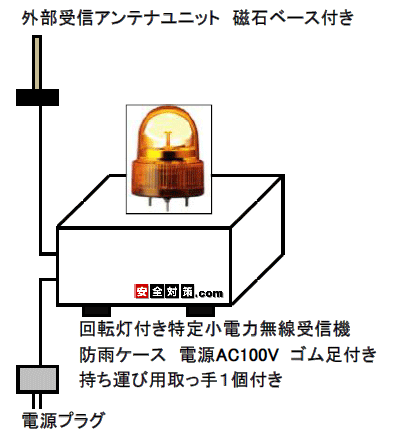

回転灯を駆動する無線受信機は以下のようなイメージとなります。
作業中に移動しながらご利用いただけます。
パトランプ付き特定小電力無線受信機のケースはプラスチック製の防雨ケースを使用します。
受信機ケースは白いプラスチック製の防雨ケースを予定しております。
受信機からは電源ケーブルと、外部受信アンテナユニットを繋ぐケーブルが出ます。
外部受信アンテナユニットは押しボタン式送信機の電波を受信しやすい位置に置いて下さい。
外部受信アンテナユニットの土台は磁石入りです。


外部受信アンテナユニットの土台は直径約5センチ
外部受信アンテナユニットの土台は直径約5センチ。磁石が内蔵されていますので、鉄板などに接着できます。 下の監視員の持つ押しボタン式携帯緊急無線送信機の電波を受信しやすい位置に接着固定します。
アンテナは縦方向にして固定すると感度が上がります。横方向に倒すと感度が下がります。

動作
押しボタン式携帯緊急無線送信機のボタンを押すと電波が発信されます。

電波を受信した受信機は回転灯を駆動します。

送信機のボタンをリセットすると電波送信が停止します。

受信機側の回転灯も停止します。

ご注意
本システムは横方向には電波がよく飛びますが、上下関係になると電波が弱くなる場合がございます。

足場に電源の無い場合は、充電バッテリ駆動のパトランプ警告装置(受信機)もございます。
充電バッテリ駆動のパトランプ警告装置



商品ご紹介のページはこちら。

工場や倉庫内での携帯型発信機タイプの緊急通報装置
構内用携帯型無線緊急通報システム(電池式携帯無線送信機+パトランプによる警告)
持ち歩きできる携帯電話サイズの緊急電波発信機(スイッチ)で事務所に緊急事態発生を通報します。 スイッチのピンを抜くだけで警報が作動、直接電波で異常を報せます。
携帯型送信機からの電波を受けた受信機は接点信号のオンオフ、回転灯やパトランプの作動を行う事ができます。
屋外の駐車場、大型店舗、工場内での緊急連絡通報装置に。 移動式特定小電力無線送受信機。通信距離100〜300m。
ピン引き抜きスイッチの他にシーソースイッチ式、押しボタン式の送信機も製作できます。


携帯スイッチ式電波発信機
専用の電池式携帯スイッチ式電波発信機。受信機側で警報を発します。


受信機側でブザー付き回転灯を駆動する運用例です。

製造業の工場内での作業中の緊急通報と労働災害防止対策。一人作業時の安全ブザー、緊急連絡。
担当者や店員、係員の呼び出し、倉庫、大型ホール、野球場、テストコース、
大学、研究施設、市場、港湾施設、移動する工事現場など様々な場所でご利用いただいております。



  • ワイヤレス接点信号自動通報、接点信号電話通報機、接点信号により作動するパトランプ警報機、省力化装置、異常監視、誘導装置、各種アラーム警報機のご相談を承 ります。
  • リモコンスイッチ、無線電源スイッチ、構内ポケットベル、緊急ボタン、ソーラー式パトランプのご相談、ご質問を承ります。
  • 事務所、店舗、工場、倉庫などでご利用いただける緊急通報装置、非常押しボタン装置のご相談を承ります。
  • 家庭でご利用いただける緊急通報装置、押しボタンアラーム装置、電源ONOFF装置、徘徊防止システムのご相談を承ります。
  • お見積もりのご依頼は無料にて承っております。商品へのご質問、複数セットの設置などのご相談もお気軽にお問い合わせください。
  • 弊社の商品は受注生産品が多く含まれています。応用品、屋外設置用仕様や電源(ソーラー式、バッテリ式、AC200Vなど)のご相談も承ります。
  • 弊社の商品は大がかりな配線工事、電機工事、取り付け作業の負担が少ない設置工事の簡単な商品となっております。
