携帯式の無線押しボタンのボタンを1回押すと離れた大型パトランプがタイマー設定された一定時間だけ回転して周囲に注意を喚起させることができます。

タイマー内蔵型ソーラー遠隔回転灯警告システム(特定小電力無線)

持ち運び式無線ボタンの押しボタンを1回押すと100〜300m離れた大型パトランプが内蔵タイマーで予め設定された一定の時間だけ回転して周囲に注意を喚起させることができます。
パトランプの電源はソーラー方式。電源の無い屋外に回転灯を設置できます。
タイマー内蔵型ソーラー遠隔回転灯警告システム


駐車場、公園、工事現場や作業現場、港での警備員や係員による車両や人の誘導、係員の呼出などお客様への対応の運営効率の向上、省力化にもお役に立てます。
日本製の商品です。


工場、作業場での緊急連絡、非常ボタン
工場、作業場での緊急呼び出し装置、
非常ボタン、無線呼び出しシステム
工事現場、進入禁止区域での労働災害防止や事故防止
工事現場、進入禁止区域での労働災害防止、事故防止に。
警備員の作業現場、駐車場での緊急連絡
警備員の作業現場、工事現場への車両誘導、 非常ボタン、呼び出し装置、無線誘導
駐車場での車両の誘導
駐車場での車両の誘導、非常ボタン、呼び出し



低予算のワイヤレス監視通報システムを使って販売現場、製造現場、運送などの安全監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます


商品のお問い合わせ、ご質問、利用方法のご相談、ご注文は当ページ一のお問い合わせ欄を御利用ください。お客様からのお見積もり作成のご依頼は無料にて承っております。
会社案内も明記してございます。

日本製の商品です。安価な外国製の製品と違い、点検修理が可能です。


移動式ボタン送信機の押しボタン(リターン式)を押すと100〜300m離れた回転灯が作動します。
押しボタンは指を離すとすぐに元に戻るタイプです。

遠隔受信機と回転灯はソーラー電源で動きます。回転灯の設置場所にコンセント(電源)は必要ありません。

ソーラーパネルで発電した電力は一旦受信機に内蔵されたバッテリに充電してから使用しますので夜間も利用できます。
※夜間の使用頻度をご相談ください。

送信機〜受信機までは無線信号でやりとりしますので、電波が届く範囲で自由に設置できます。
長距離型無線呼び出しシステムです。-特定小電力無線-


送信機〜受信機-見通し100〜300mまで送信可能です。※周囲の環境によって通信距離は変わります。

※各種用途や性能向上のため外観、仕様が変わる事があります。
※AC100V(家庭用コンセント)で作動させるシステムも製作可能です。

受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。
夜間に使用する時間が多い場合は別途ご相談ください。



【システムが作動した時の動作イメージ】

発信側
-持ち運び押しボタン送信機(電池式)−

移動式押しボタン送信機-電池式
特定小電力無線送信機
電池式:単3電池2本

防雨ケース収納タイプ
サイズ
80o×160o×56o

自動復帰型押しボタンスイッチ
※リセットボタンのような押しボタンです。

ボタンを押して、手を離すと、 バネでボタンが押し戻されます。

一度ボタンが押されると、数秒間電波を送信します。

押しボタン、受信機とも複数台でご利用いただくこともできます。
※電波の届く範囲内

送信機の内側
携帯式送信機の内側。
単三電池2本で動作します。
特定小電力無線
長距離無線 通信距離100〜300m
特定小電力無線
受信側
-監視物件-

【ソーラー電源式受信機】
ソーラー電源式受信機
特定小電力無線受信機。
固定式押しボタン送信機からの電波を受けて回転灯を作動させます。

受信機は防雨ケース収納。
電源はソーラー電源。

充電回路、大型バッテリ内蔵。
受信機は送信機の電波を受けてパトランプへ電源を供給します。
※AC100V仕様も製作できます。


回転灯駆動時間設定用のタイマー回路内蔵。
回転灯が1回に駆動する時間の長さを設定する可変式タイマー

押しボタン送信機からの電波を受けると予め設定された時間だけ、回転灯が駆動します。

-動作例-
押しボタンが1回押されると、回転灯が30秒間駆動します。
その後回転灯は自動停止します。


-ご注意-
回転灯のサイズ、ブザーの有無、1日あたりの回転灯の延べの予想合計駆動時間によって消費電力が変わります。
運用時間帯や回転灯の1日あたりの駆動時間の長さでソーラーパネルの枚数、内蔵充電バッテリの容量の変わる場合がございます。
夜間の利用のある場合もご相談下さい。


(動作例)
1.押しボタン送信機のボタンを押します。ワンショット無線信号が発信されます。

2.ソーラー電源式受信機は押しボタンの電波を受信すると内部端子台から回転灯や表示灯へ電源供給(DC12V)を開始します。
  同時にDC12V電源供給を継続するタイマー時間のカウントダウンをスタートします。

3.タイマー回路内蔵無線スイッチに接続された表示灯、回転灯が駆動を始めます。

4.タイマー回路内蔵無線スイッチは、タイマー時間のカウントダウンがゼロになると回転灯、表示灯へのDC12V電源供給は停止します。

5.表示灯、回転灯は停止しソーラー電源式受信機は待機状態に戻ります。


-受信機設置例-


ソーラー電源式受信機の設置例

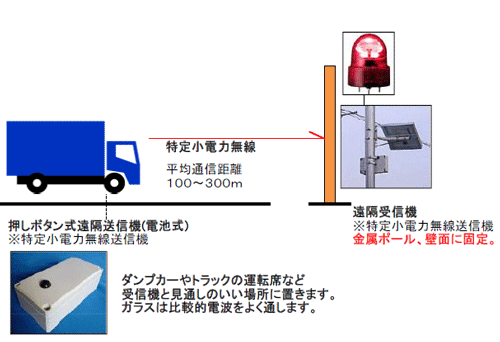

ダンプカーやトラックに運転席からも操作可能です。ガラス面は比較的電波をよく通します。
ダンプカーやトラックに運転席から操作



持ち運び式押しボタン送信機

持ち運び式無線押しボタン送信機
持ち運び式押しボタン送信機
※ケースが変更になる場合があります。

特定小電力無線送信機。

自動復帰型押しボタンスイッチ付き。
リセットボタンのような押しボタンです。

ボタンを押して、手を離すと、バネでボタンが押し戻されます。
押しボタンを押すと数秒間、ワンショット無線信号が発信されます。

電池式:単3電池2本
防雨ケース収納
台座部分のサイズ
80o×160o×56o

※AC100V電源式も製作できます。下記のお問い合せ欄からお問い合せください。



携帯式押しボタン送信機-ホルダに入れて腰ベルトに固定します。

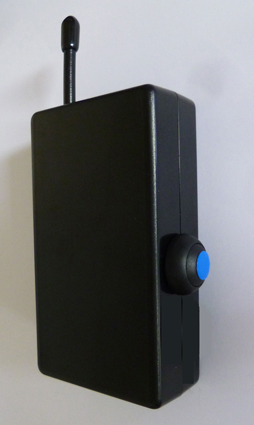

携帯式押しボタン送信機
特定小電力無線送信機。

自動復帰型押しボタンスイッチ付き。
リセットボタンのような押しボタンです。

ボタンを押して、手を離すと、バネでボタンが押し戻されます。
押しボタンを押すと数秒間、ワンショット無線信号が発信されます。

電池式:単5電池2本
サイズ
ケースサイズ:縦90ミリ×横50ミリ×厚み25ミリ アンテナ等突起物を除きます。

携帯式押しボタン送信機
腰のベルトにつけて使用します。




タイマー回路内蔵ソーラー電源無線受信機

ソーラー電源受信機
※外観は変更になる場合があります。


DC24V仕様の受信機も製作できます。
DC24V仕様の受信機も製作できます。
重機の運転席などに設置する仕様です。
タイマー内蔵。
※外観は変更になる場合があります。

特定小電力無線受信機。

固定式押しボタン送信機からの電波を受けて、 回転灯を作動させます。

受信機は防雨ケース収納。

電源は太陽電池。充電回路、バッテリ内蔵。
受信機は小型LED回転灯へDC12V電源を供給します。


受信機の中には回転灯駆動時間設定用のタイマー回路内蔵。
押しボタン送信機からの電波を受けると予め設定された時間だけ、回転灯に電源を供給します。



内蔵バッテリの保ち時間の目安 フル充電状態
LED表示灯の連続駆動可能時間 2〜3時間
待機状態が連続して続いた場合のバッテリの保ち時間 約5日間
※受信機の警報(パトランプ、ブザー)が作動しない状態が継続した場合。

-ご注意-
回転灯のサイズや機種、ブザーの有無や1日の予想合計駆動時間によって消費電力とバッテリの保ち時間は変わります。
運用時間帯や回転灯の1日あたりの駆動時間などを個別にご相談ください。


-動作例-
押しボタンが1回押されると、回転灯が30秒間駆動します。その後回転灯は自動停止。

再度、押しボタン送信機の電波を受信すると、回転灯は30秒間回転します。

回転灯が1回に駆動する時間の長さを設定する可変式タイマー。
回転灯が1回に駆動する時間の長さを設定する可変式タイマー


ソーラー電源式受信機内部の接続例
ソーラー電源式受信機内部の接続例
ソーラー電源受信機とパトランプ、ソーラーパネルをドライバーで接続します。 受信機の中にそれぞれの電源ケーブルを接続する端子台が内蔵されています。

電源線は受信機の電源をオフにした状態で+ドライバーで+−極性を間違えないように接続固定します。

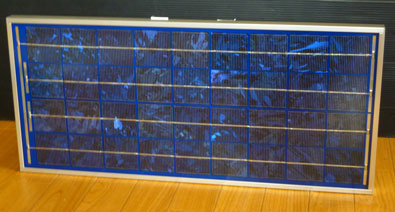

システムの中で納品した大型ソーラーパネルの例
商品の中で最近使用した納品した大型ソーラーパネルの例。
サイズ:横約60センチ、縦約30センチ。
重量はさほど重くないですが、面積が大きいために風の影響を受けやすいため、
しっかりした金属ポールや建物壁面に固定することをおすすめしています。

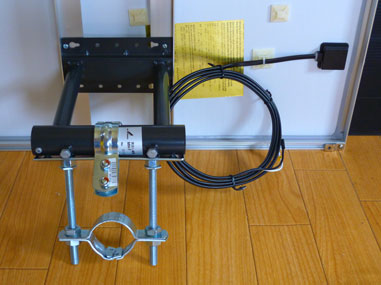

ソーラーパネルの裏側の写真
ソーラーパネルの裏側の写真。
上の納品の際は金属ポールに固定するクランプ(金具)を取り付けました。

パネルの裏側から出ている黒い電源ケーブルをソーラー電源受信機の内部の電源供給端子に+ネジで接続します。
接続は簡単です。

ソーラーパネル裏側から出ている電源ケーブル
ソーラーパネル裏側から出ている電源ケーブル。プラスとマイナス。
ソーラー電源式受信機内部の端子台に+ドライバで固定します。

※AC100V電源式、DC12V電源式、DC24V電源式も製作できます。
下記のお問い合せ欄からお問い合せください。



ソーラー電源式の警報機を屋外の金属ポールに取 り付ける場合。警報機の裏面に金属ポールに設置するためのクランプを取り付けた写真。
警報機を屋外の金属ポールに取り付ける場合。
警報機の裏面に金属ポールに設置するためのクランプを取り付けた写真。金属金属ポールは道路標識に使われている程度の太さのし っかりしたものをおすすめします。
裏面に取り付けられたクランプ2個でソーラー電源式警報機を金属ポールにしっかりと固定します。
裏面に取り付けら れたクランプ2個で、金属ポールにしっかりと固定します。クランプは別途お見積もり。



(利用例)

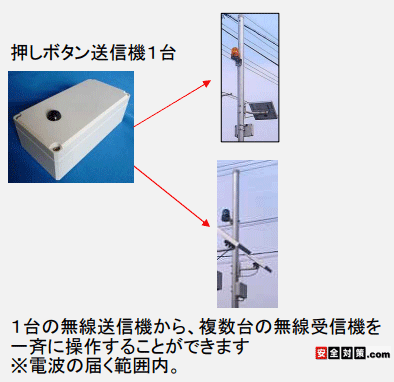

1台の持ち運び式押しボタン送信機の操作で複数台のタイマー回路内蔵ソーラー電源受信機を一斉操作することができます。
1台の持ち運び式押しボタン送信機の操作で複数台のタイマー回路内蔵ソーラー電源受信機を一斉操作することができます



(利用例)
同一フロア内で混信しない複数チャンネルを設定する事ができます。ご希望の場合は個別にご相談ください。

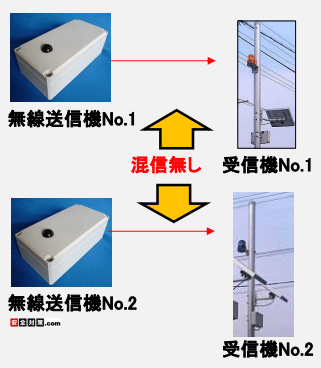

以下 別系統の2チャンネル(2セット)を導入するイメージ図。
持ち運び式押しボタン送信機No.1の押しボタンが押される。
→タイマー回路内蔵ソーラー電源受信機No.1の赤ランプが点灯。

持ち運び式押しボタン送信機No.2の押しボタンが押される。
→タイマー回路内蔵ソーラー電源受信機No.2の青ランプが点灯。
同一フロア内で混信しない複数チャンネルを設定する事ができます



(利用例)

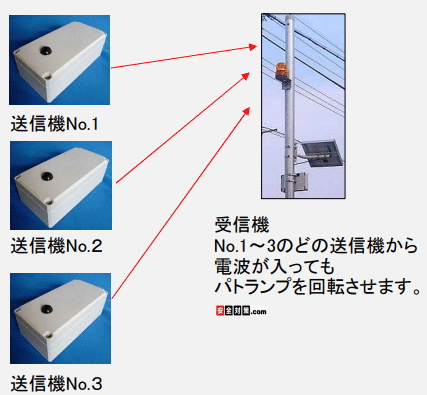

持ち運び式押しボタン送信機3台+ソーラー電源受信機1台の組み合わせ。
どの持ち運び式押しボタン送信機から電波が着信してもパトランプを回転させます。
3台の内のいずれかの持ち運び式押しボタン送信機が作動すると、受信機の出力がONに変わります。

全ての送信機が停止し、受信機側のタイマーが切れるとタイマー回路内蔵ソーラー電源受信機の出力が自動的にOFFに変わります。
出力→AC100V電源、無電圧A接点出力。
持ち運び式押しボタン送信機3台+タイマー回路内蔵ソーラー電源受信機1台



特定小電力無線中継機(※追加オプション機器-必要時)

押しボタン付き遠隔送信機〜遠隔受信機までの間に設置して、 通信距離を延長します。

電源は、AC100V(一般の家庭用コンセント)と、 ソーラー電源方式のものをご用意できます。

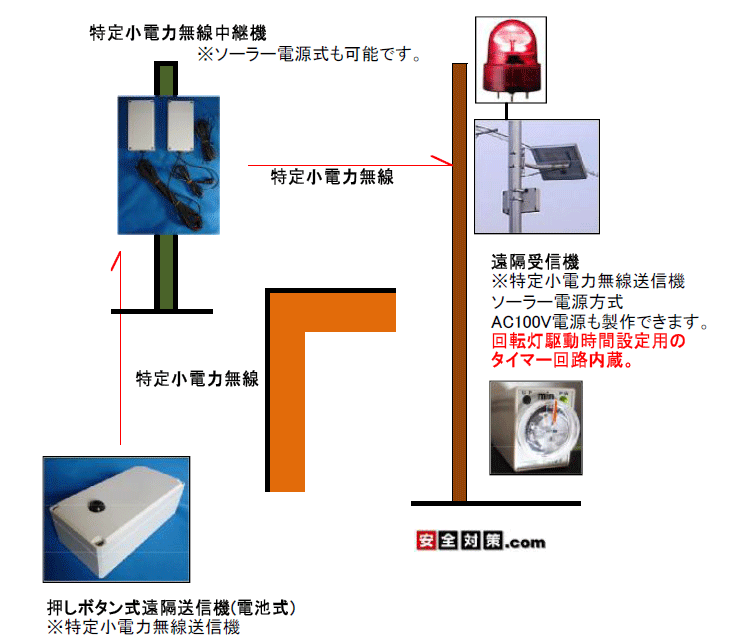

屋外用の中継機を使って、作業現場と異なる別の建物へ異常を知らせる運用イメージ図

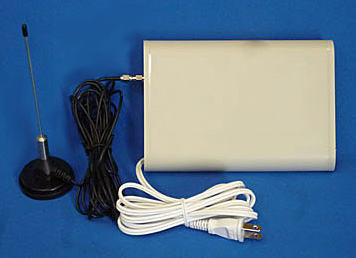

標準タイプの特定小電力無線中継機。電源AC100V。屋内用。
受信アンテナと中継機本体。


屋外用の中継機を使って、別の建物へ異常を知らせる運用イメージ図。

特定小電力無線の電波自体は指向性はありませんので、 イメージ図のように電波を遮断する建物や塀を迂回して通信距離を伸ばすこともできます。
屋外用の中継機を使って、作業現場と異なる別の建物へ異常を知らせる運用イメージ図


特定小電力無線中継器にパトランプを追加した納品例

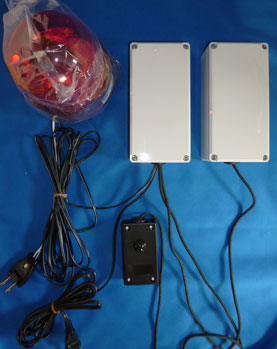

特定小電力無線中継器にパトランプを追加した納品例。
中継器に回転灯を追加することも可能です。
電源はAC100V。上の写真は屋外用です。受信部送信部分離タイプの中継機。
写真の真ん中の黒いケースはパトランプ停止ボタン。


別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます。 屋外で電源の無い場所にご利用いただけます。 ご予算は個別にご相談ください。
別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます

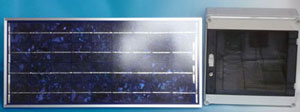

ソーラー電源方式の中継機。
太陽電池パネルと中継機本体。
発電された電力は一旦、内蔵された大型バッテリに蓄電されてから中継機に使用します。夜間も使用可能です。
発電された電力は一旦バッテリに内蔵されてから中継機に使用します。夜間も使用可能です。
※外観が変更になる場合があります。



直径100ミリLED表示灯(現行で使用しているパトランプです。)

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65(正方向取り付け時)。
ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。

ブザー内蔵タイプの音量は最大90dB。
外部音量調節ツマミで約70〜90dbの間で調節可能。
保護特性IP23(正方向取り付け時)。
電源はAC100V(家庭用コンセント)が必要になります。

回転灯の色は4色からお選びいただけます
回転灯の色は4色からお選びいただけます。

※取り寄せ品になりますので、納品まで10日前後のご猶予をお願い申し上げます。


回転灯を金属ポールに 設置するための金具の設置例。
金属バンドをL字金具に追加して、回転灯の土台のL字金具を金属ポールに固定する方式の製作例。金属バンドは別途お見積もりとな ります。
L字金具と金属バンドの部分の写真。
バンドで締め上げるようして、土台の金属ポールに回転灯をしっかり固定します。




1日に延べ10〜20分程の駆動でソーラーパネルは1枚で大丈夫ですか?

特定小電力無線中継機をソーラー電源にすることはできますか?

私設の横断歩道を人が渡る時に、横断歩道に設置した押釦スイッチを押すとソーラー電源パトランプが一定時間だけ回転する商品を探しています。

1つの持ち運び押しボタン送信機で2カ所の回転灯を別々に操作できませんか?



【仕様書】
構成 送信機、受信機、パトライト、太陽電池等。
押しボタン送信機は特定小電力で、離れた受信機へ送信します。
特定小電力無線は5桁のデジタルIDコードが重畳されているので混信、誤動作はありません。
押しボタン送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)



−当商品の特徴−
  • 独立した外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすい環境を作ることができます。

  • 電波発信機、受信機とも複数台の組み合わせでご利用いただけます。別チャンネルのセットをご利用いただくことも可能です。

  • 別チャンネルのセットをご利用いただくことも可能です。

  • 発信機、受信機は互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。

  • ご希望のブザー類、ランプ類、音声アナウンス装置等を受信機、送信機に連動するようにして製作する事もできます。

  • ご利用に伴う役所への届け出は必要ありません。

  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。

  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。

  • 日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。

  • 本製品は買い取り商品となっております。月々の管理費用は必要ありません。




【仕様書】
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)

無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。

同報機能
1台の送信機から複数台の受信機に一斉に無線連絡できます。

個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。


【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。 お見積もりは無料です。
