駐車場や工事現場など屋外のソーラー電源式パトランプを事務所の押しボタン操作で遠隔操作する事ができます。独立した送信アンテナユニットを使って建物の壁など障害物を迂回しながら電波を送受信しやすくできます。 緊急連絡、呼び出し、人や車の誘導に。
ソーラー電源式遠隔回転灯警告システム(特定小電力無線)
駐車場や工事現場など屋外のソーラー電源式パトランプを事務所の押しボタン操作で遠隔操作する事ができます。

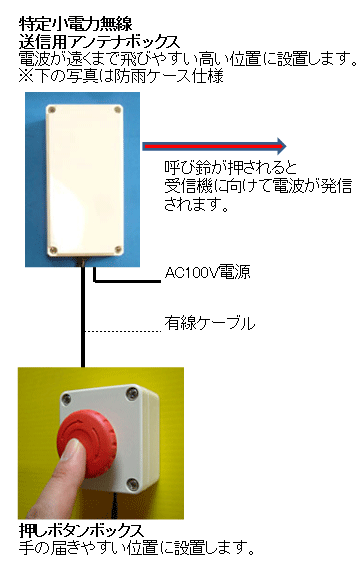

独立した送信アンテナユニットを使って建物の壁など障害物を迂回しながら電波を送受信しやすくできます。
緊急連絡、呼び出し、人や車の誘導に。
無線式押しボタン～無線パトランプまでの通信距離１００～３００ｍ。
緊急連絡、担当者の呼び出し、作業員や警備員の人や車の誘導、お客様への対応の運営効率の向上、省力化にもお役に立てます。
低予算のワイヤレスシステムを使って販売現場、製造現場、運送などの安全監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます。

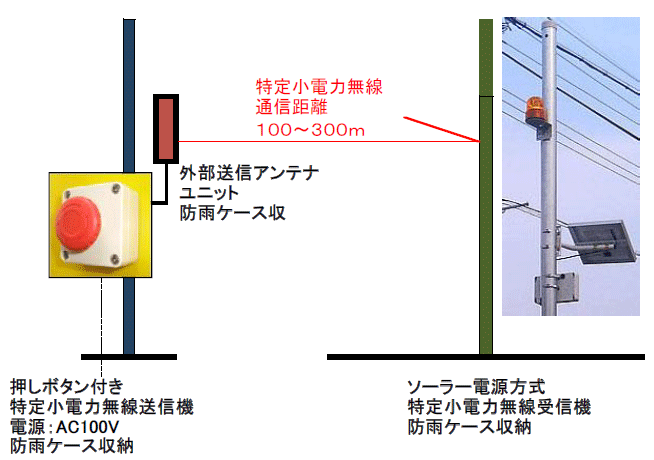

屋外用の防雨ケースに収納した押しボタンとソーラー電源受信機+回転灯の組み合わせ。
押しボタン送信機、外部アンテナユニット、受信機、回転灯、ソーラーパネルは
市販の金具や金属製クランプなどで壁面や金属ポールにしっかり固定してください。
ソーラーパネルは軽量ですが面積がありますので、場所によっては風に揺らされる場合があります。
長距離無線 通信距離100～300m
-設置例-

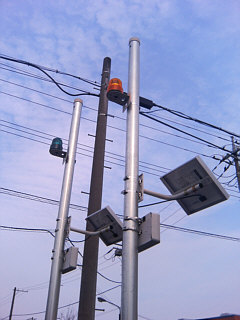

ソーラー式遠隔回転灯警告システム受信機（２セット）の金属ポールへの設置例。
受信機、パトランプは金属ポールにクランプ金具で固定しています。
-商品内容-
押しボタン送信機を押すことで遠隔受信機へ電波で自動通報します。
特定小電力無線。
最大見通し１００～３００ｍ先まで通報が可能です。
送信機は家庭用電源。受信機と回転灯（アロー製、パトライト社製など）はソーラー電源式です。
-固定式押しボタン送信機と受信機、回転灯の動き-
押しボタンを押し込むと電波が送信機より発信されます。 受信機に電波が着信すると、受信機は回転灯へ電源（DC12V）を供給し、回転灯が回転をはじめます。
押しボタンを押すと押されたまま一旦固定され、 少し回しながら引っ張るとリセットされます。
ボタンは元に戻されてリセットされると送信機の電波が止まり、受信機は回転灯への電源供給を停止します。

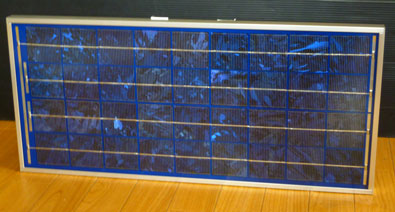

ソーラー電源式受信機
特定小電力無線受信機。
固定式押しボタン送信機からの電波を受けて、 回転灯を作動させます。受信機は防雨ケース収納。
電源はソーラー電源方式。

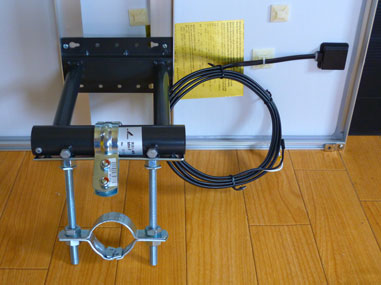

ソーラーパネルの裏側の写真。
上の納品の際は金属ポールに固定するクランプ（金具）を取り付けた納品例。
パネルの裏側から出ている黒い電源ケーブルを、
ソーラー電源受信機の内部の電源供給端子に＋ネジで接続します。
接続は簡単です。
ソーラーパネル裏側から出ている電源ケーブル。プラスとマイナス。
ソーラー電源式受信機内部の端子台に＋ドライバで固定します。
ソーラー電源受信機とパトランプ、ソーラーパネルをドライバーで接続します。
受信機の中にそれぞれの電源ケーブルを接続する端子台が内蔵されています。
受信機の電源をオフにした状態で＋ドライバーで＋－極性を間違えないように接続固定します。
直径１００ミリ小型LED表示灯
株式会社デジタル製(前アロー株式会社製)。
モーターレスの省電力型回転灯。メンテナンスを削減できます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。
ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０～９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。
回転灯の色は４色からお選びいただけます。
※取り寄せ品になりますので、納品まで２週間前後のご猶予をお願い申し上げます。
（利用例）

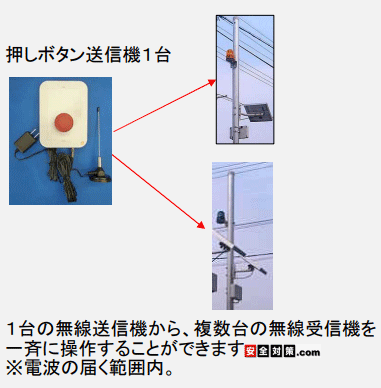

１台の無線送信機の操作で複数台のソーラー電源式受信機を一斉操作することができます。
送信機３台+ソーラー電源式受信機４台といった複数台どおしの組み合わせも可能です。
（利用例）
同一敷地内で混信しない複数チャンネルを設定する事ができます。ご希望の場合は個別にご相談ください。

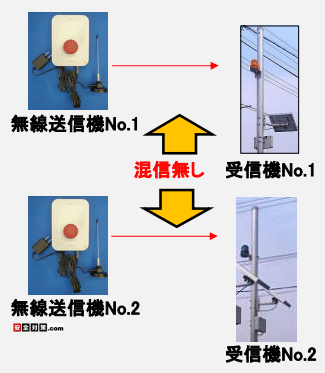

以下 別系統の２チャンネル（２セット）を導入するイメージ図。
送信機No.1の押しボタンが押される。→ソーラー電源式受信機No.1の赤ランプが点灯。
送信機No.2の押しボタンが押される。→ソーラー電源式受信機No.2の青ランプが点灯。
（利用例）

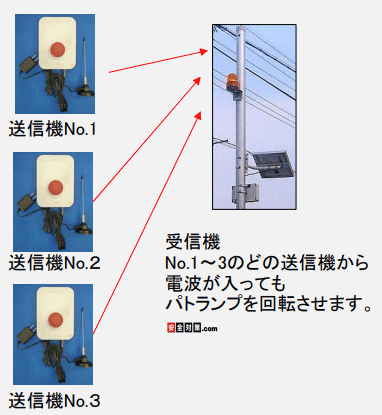

押しボタン送信機３台＋ソーラー電源式受信機１台の組み合わせ。
どの押しボタン送信機から電波が着信してもパトランプを回転させます。
3台の内のいずれかの押しボタン送信機が作動すると、ソーラー電源式受信機の出力がONに変わります。
全ての送信機の押しボタンが戻されて電波が停止するとソーラー電源式受信機の出力が自動的にOFFに変わります。
受信機の接点出力は押しボタン送信機の状態に合わせて自動的に切り替わります。
無線中継器の利用方法 (※追加オプション機器)
送信機から遠信機の間の通信可能距離を延長したり、電波を遮断しやすい障害物を避けるための迂回ルートを作るためなどに使用する機器です。
具体的な運用方法につきましてはメールや御電話などでお問い合わせください。
標準電源：AC100V

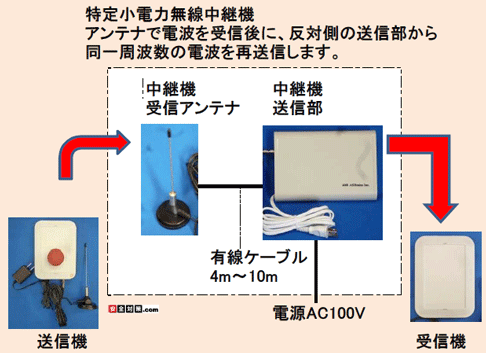

中継機の基本イメージ。中継機は、送信部(箱形)と受信アンテナがケーブルで繋がった形状をしています。
電波の障害になっているポイントに中継機の受信部と送信部が配置されています。
中継機は受信アンテナと送信部（本体ケース）が有線ケーブルで繋がった形状をしています。
アンテナケーブルの長さ：最長１０ｍまで。
中継機の受信アンテナで送信機から発信された電波を受信すると、反対の送信部（箱）から同一の周波数の電波を再送信します。
電波を遮断する建物自体の外壁に防雨ケース収納の中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図。
電波を邪魔する建物の角に、固定式押しボタン無線送信機側のアンテナと受信機側のアンテナの両方を目視できるポイントが存在する場合には、以下のイメージ図のように建物の角に中継機を配置して電波を受信機まで流してやる方法があります。
中継機受信アンテナ→固定式押しボタン無線送信機の独立送信アンテナが目視出来る位置。
中継機送信部（箱）→無線受信機の受信アンテナが目視出来る位置。
中継機受信アンテナと中継機送信部が専用の有線ケーブルでつながります。長さは最長10ｍ。
送信機付属の送信アンテナと受信機付属の受信アンテナの双方から見通しの利く対面の建物の外壁に中継機を配置して、障害物を避けて通信する方法。
別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます。 屋外で電源の無い場所にご利用いただけます。 ご予算は個別にご相談ください。
1日の延時間4時間ほどパトランプを回転させる事ができますか？夜間も何度が使用します。
100～300m離れたソーラー電源式回転灯をリモコンや押しボタンで遠隔操作できる商品のいろいろ。
DC12V電源で動作している機器の電源の入り切りを無線方式で遠隔から制御できる装置を探しています。
マイナス１５度ぐらいでもパトランプは問題ないでしょうか？
バッテリーの寿命はどれくらいあるのでしょう？
ソーラー式回転灯の輝度は有線式(AC100V)と比べても変わらないのでしょうか？
約３００ｍ先のソーラー電源のパトランプを無線でONOFFする機器を探しています。
ワイヤレスの防水緊急ボタンを屋外に設置したいのですが、ボタンはソーラー電源にできますか？
ソーラー電源とバッテリ式のメリット、デメリットは？電源の無い作業所に無線操作の回転灯(パトライト)を設置する場合
警報機内蔵の充電バッテリを、鉛電池以外のものに変更できますか？太陽電池式遠隔パトランプ警報システム
【仕様書】
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に５桁のデジタルIDコードが重畳されています。
最大チャンネル数は４チャンネル。
送信機（特定小電力無線送信機）
受信機への送信周波数 特定小電力無線
受信機（ 特定小電力無線受信機）
無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
１台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ（チャンネル）を作る事ができます。
