無線式異常点滅ボタンシステム

無線式異常点滅ボタンシステム

お店や事務所、家庭の中の緊急事態発生をランプや回転灯を使って内外に報せる緊急呼び出し設備です。屋内に設置の非常ボタンを押すと１００ｄｂの警報音が屋内設置の警報盤で作動します。同時に離れた場所、屋外にに設置したフラッシュランプや回転灯が点滅して周囲に異常を報せます。

生産終了品。
以下の商品に移行しました。
無線式異常点滅ボタンシステム（簡易型）

-店舗や事業所、学校や保育園、一人暮らしのご高齢者のご自宅などでもご利用いただけます。-
公立小学校に納入実績あり。（教室内に設置されています）

月々の契約料無し。工事も不要。ご自分で簡単に設置できます。

押しボタン付き送信機
↓
近距離無線１０～１８ｍ
↓
警報機
警報機のアラーム音が作動します。同時に追加のフラッシュブザー（無線方式）や回転灯（有線方式）を作動させることができます。

一般事務所、一般店舗、ブティック、弁当店、宅配ピザ店、書店、マンション、アパート、ご高齢者の住宅
女子寮、２４時間店舗、ドラッグストア、研究施設、工場、学校や保育園などに納品実績がございます。

ガソリンスタンドの緊急呼び出し装置、非常ボタン、呼び出し装置

店舗、飲食店、２４時間営業店舗の非常ボタン、呼び出し装置、緊急連絡装置

老人ホーム、介護の現場での緊急呼び出し装置、非常ボタン

一戸建て住宅、マンションなどの住居の緊急連絡装置、非常ボタン

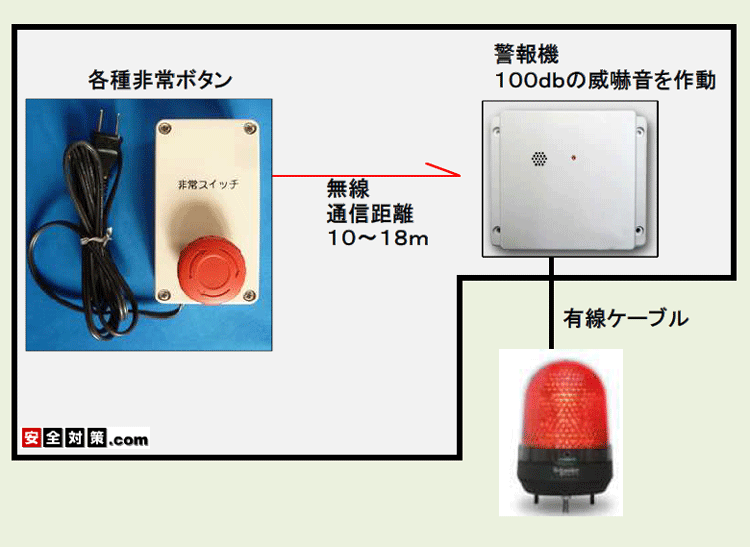

押しボタン操作による警報に連動して工事現場で使われるようなパトランプを作動させるイメージ図。
押しボタン操作による警報に連動して事現場で使われるようなパトランプを作動させるイメージ図

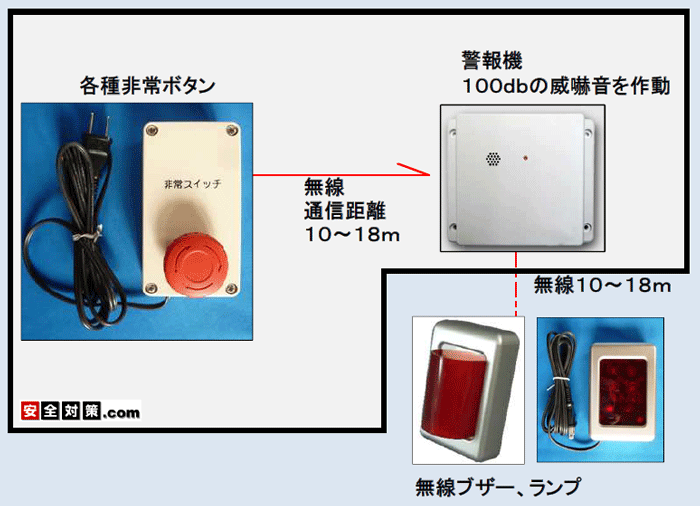

【作動した時の動作イメージ】

発信側

据え付け式
非常通報ボタン
付属のネジで壁や机に固定します。微弱無線発信器内蔵。
電源：AC100V
（家庭用コンセント）

持ち運びできる無線式非常ボタンもご利用いただけます。
ネックレス型
電池式

非常通報ボタンは複数個をご利用いただけます。

実際に発報させて定期的な動作確認をお願い申し上げます。
電池は使用頻度に関わらず２年に１回交換してください。

近距離無線　通信距離10～15m
近距離無線通信距離10～15m

受信側

警報機本体（屋内）

非常ボタンが押されると強烈な警報ブザーが作動します。１００デシベルの警報アラーム音を発しながら、オプションに無線式フラッシュランプ、フラッシュブザーに作動を指示することができます。

無電圧a接点出力端子１個内蔵無線式フラッシュランプ
無線式フラッシュブザー
警報機本体と連動して点灯します。

無線式フラッシュブザーを屋外に設置した写真。
コンセントが必要になります。

２つの部屋の非常ボタンを１つの警報機で組んだ例-学校の教室など。
※電波が届く範囲内。

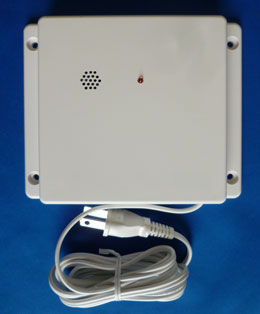

■　警報機本体(メインになる装置）
無線式非常通報ボタンを作動させると、
１００ｄｂの警報音が鳴りはじめます。
警報ブザーは非常通報ボタンをリセットすると自動的に停止sします。

警報ブザー音はご希望に応じてカットすることができます。

各機器との無線通信距離は平均１８ｍ。
移報出力接点あり。(無電圧a接点)

電源：AC100V（家庭用コンセント）

幅150mm　縦150mm 厚み30㎜

警報機

警報機内部の設定スイッチを使ってプラグラムモードに入り、無線式ボタンの新規登録、削除を行うことができます。

■　無線式非常通報ボタン（据え付け型）

ボタンを押すと電波で異常を通報します。屋内用。
縦１１５ミリ、横６５ミリ、厚み４０ミリ、重さ１７０グラム。スイッチ突起部を除く。
電源：AC100V（家庭用コンセント）

ケース上の赤色押しボタンを押すと電波が発信されます。

(動作)
赤ボタンを押すと５ミリ程引っ込んでボタンがロックされます。
ボタンに書かれている矢印の方向に少し回しながらボタン引っぱり上げるとリセットされます。

※コンセントの無い場所に使用する乾電池駆動タイプもあります。

■　無線式フラッシュランプ
非常通報ボタンを作動させると内蔵ランプが点滅します。ランプの点滅は非常ボタンをリセットすると停止します。
点滅部分：直径約１センチの高輝度LED６個。
LEDの点滅ですので、直射日光に当たる場所は点滅が見えにくい場合があります。緊急対応の場合はブザー付きの無線式フラッシュブザーをおすすめします。
各機器との無線通信距離は平均１８ｍ。 ※建物構造により変化します。

１台のフラッシュランプに非常通報ボタンは最大２０個まで登録して使用できます。

サイズ　縦：約１２２mm×横：８３mm×厚：３０mm
電源：AC100V（家庭用コンセント）
※ランプ本体は防滴構造。

-追加できるオプション機器-

■　無線式非常リモコン（据え付け型、電池式）

据え付け固定型の無線式非常ボタン

ケース上の赤色押しボタンを押すと電波が発信されます。

(動作)
赤ボタンを押すと５ミリ程引っ込んでボタンがロックされます。
ボタンに書かれている矢印の方向に少し回しながらボタン引っぱり上げるとリセットされます。

寝室の枕元や店舗のレジ、事務所の机などに。
防水ケース収納。
水気の多い浴室、シャワー室、屋外などでもご利用いただけます。

電源：ＣＲ２０３２ボタン電池１個
使用頻度が少ない場合も２年に１回程度を目安に電池交換をおすすめします。

台座部分のサイズ　７５㎜×７５㎜×３５㎜
ボタン部分　高さ　１５㎜

ネジを外して蓋を開けるとボタン電池が内蔵されています。

押しボタン送信機のボタン部分。
位置保持型スイッチ
押すたびにオンとオフが反転する位置保持型スイッチ。
ボタンを押すと、押し込まれた状態でロックされます。※電波の送信されている状態。
少しまわしながら引っ張り上げるとボタンはリセットされます。
（オルタネートスイッチ、プッシュロックスイッチ）

■　無線式非常リモコン（ネックレス型）
首にかけるネックレス型の非常通報ボタンです。
青い非常ボタン本体を紐から引き抜くと警報機が鳴動します。
電源：ＣＲ２０３２ボタン電池１個
使用頻度が少ない場合も２年に１回程度を目安に電池交換をおすすめします。
幅３５㎜×厚み１０㎜×縦６５㎜
紐は含みません。

非常ボタンの電池交換

市販のボタン電池が１つ入っています。
電池は細身の＋ドライバーで裏蓋を開けて簡単に交換できます。
ネックレス型とブローチ型は交換の仕方は同じです。

※心臓ペースメーカーを御利用の方はおすすめできません。

■　無線式フラッシュブザー(※追加オプション機器）

光と音で異常を周囲に報せる無線式フラッシュブザーです。
上記の無線式フラッシュライトにブザーを追加した機器です。
異常の際、通報に連動して点滅しながら７５ｄｂの警報音が作動します。
防滴構造。

電源：AC100V（家庭用コンセント）
サイズ　縦：約１２２mm×横：約８３mm×厚：約４３mm

外から見えやすい位置に設置することで、
ご近所に異常を報せることができます。
付属のネジ２本で簡単に設置できます。

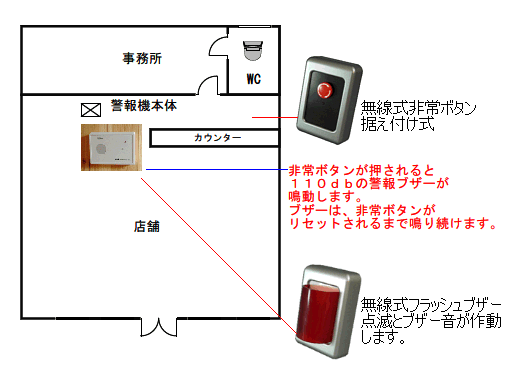

お店での導入例

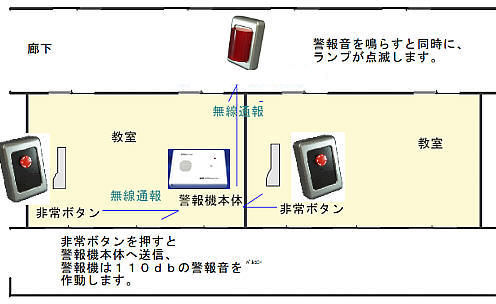

学校の教室、学習塾、音楽教室などでの非常ボタン導入例
無線式非常ボタンを押すと、警報機本体で１００ｄｂの警報音が作動
連動して廊下に設置したフラッシュブザーが作動、周囲に異常をしらせます。
学校の教室、学習塾、音楽教室などでの非常ボタン導入例

■ 直径１００ミリ小型LED表示灯（※追加オプション機器。無線化することで無線式

フラッシュブザー、フラッシュランプと併用することが出来ます。）

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

内部の調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
以下のつまみで動作パターンを選びます。
回転、点滅、フラッシュの閃光パターンを選ぶつまみ

光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。

ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０～９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。

回転灯の色は４色からお選びいただけます。

※取り寄せ品になりますので、納品まで１０日前後のご猶予をお願い申し上げます。

電源ケーブルの長さは約３０センチ。
線の長さは予めご指定をいただければ調整して納品できます。

■ パトライト製小型LED回転灯(※追加オプション機器）

製造元、パトライト
各種警報機、送受信機に有線接続して使用します。
８８ｄｂ警報ブザー付きの機種もあります。
電源はAC100V(家庭用コンセント)が必要になります。
防滴構造。直径１１８ミリ。

※取り寄せ品になりますので、納品まで１０日前後のご猶予をお願い申し上げます。価格につきましては、送信欄からお問い合わせください。

パトライト社製小型回転灯。

回転灯の色は４色からお選びいただけます。
赤色、黄色、緑色、青色。

アロー社製、パトライト社製などご要望に応じた回転灯の御相談をさせていただきます。
大きさや色、ブザーの有無などお気軽にお問い合わせください。

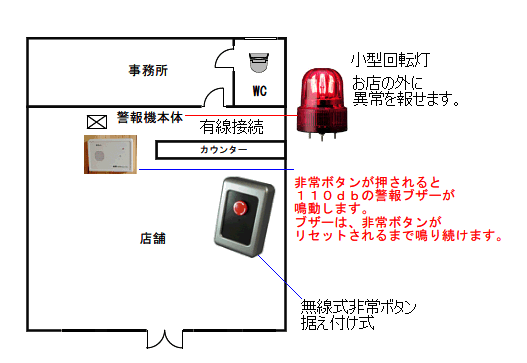

お店での導入例
店内で押しボタンを押すと店の外で異常を報せる回転灯が開店をはじめます。
お店での導入例。店内で押しボタンを押すと店の外で異常を報せる回転灯が開店をはじめます

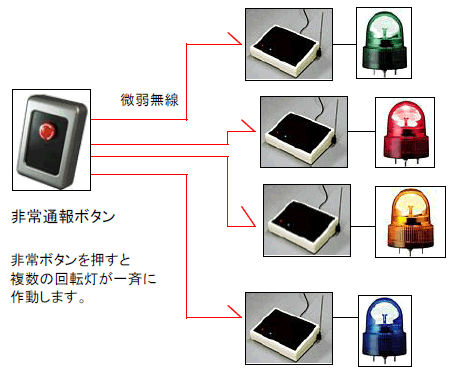

１つのボタンで複数の回転灯を一斉に作動させることができます。
受信側　警報機１台＋回転灯１台が１セットになります。

■　無線中継器(※追加オプション機器）
非常通報ボタンと警報機本体の間の距離が離れている場合に、
中間に設置して通信距離を伸ばすことができます。
通信距離は各々から平均１８メートルです。
電源は付属のACアダプターをご使用ください。

サイズ　縦：約１２２mm×横：約８３mm×厚：約３０mm
中継器の増設は、１セットで２台まで使用できます。
※屋内専用

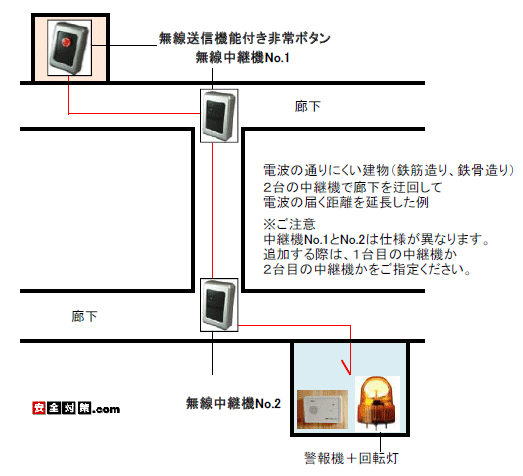

無線中継機を２台使用して通信距離を延長するイメージ図。電波に指向性はありませんので、中継機を介して曲がり角を迂回するような通信距離の延長方法もあります。

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。

お問い合わせとお見積もりのご依頼はこちらをクリックしてください。

本製品のご予算

お問い合わせ先
株式会社LIBERO
電話:0765-24-2816
ファックス:0765-24-2793
mail:post@anzen-mail.com
会社案内

－当商品の特徴－

信頼性の高い日本製の商品です。外国製商品と異なり修理点検が可能です。
面倒な配線工事は必要ありません。
リモコン、無線スイッチとも複数台での組み合わせでご利用いただけます。
リモコン、無線スイッチのペアリングは互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
ご利用に伴う役所への届け出は必要ありません。
受注生産品。屋外での使用、電源種別（AC電源、DC電源）のご要望のご相談も承ります。
お見積もりのご依頼、ご相談は無料にて承っております。

-商品のご紹介-

無線式異常点滅ボタンシステム（簡易型）
緊急連絡装置。ワイヤレスの押しボタンのオンオフ操作でブザーやランプを作動させます。通信距離１０～１５ｍ。
据え付け式押しボタン、携帯式ネックレス型押しボタン→１００デシベルブザーランプ
非常ボタンを押すと、離れた場所に設置したフラッシュランプ(ブザー無し)やフラッシュブザーが作動して周囲に異常を報せます。
面倒な配線工事は必要ありません。

外部通報型非常ボタンシステム(固定電話回線を使った自動通報システム)
専用の無線式非常ボタンを押すと自動的に登録された電話番号へ緊急自動通報を開始します。
お手元の無線式非常通報ボタンを押すと自動的に電話通報を開始します。月々の契約料無し。専門の工事も不要。ご自分で簡単に設置できます。
防水構造の無線押しボタンをご利用いただくこともできます。
