離れた場所にある設備や警報盤の異常信号発報を離れた場所に無線で伝送し知らせます。
設備監視の省力化、無人監視、保守作業員の人件費の削減に。

無電圧接点信号による無線回転灯警報システム

離れた場所にある警報機や設備の接点信号を無線で自動非常通報-接点入力型無線式回転灯警報システム

特定小電力無線電波発信機は機器の異常を検知して離れた受信機へ自動的に伝送、非常通報を行います。
電波を受けた受信機は回転灯を作動させて送信機側の接点信号の出力を報せます。

-無線方式、固定電話のない施設での設備の無人監視、セキュリティ対策に-
長距離無線自動呼び出しシステムです。特定小電力無線を使用する商品です。

各種警報機の異常監視、工場内の作業機械などの設備の運営効率の向上、省力化にもお役に立てます。


各種設備装置

無電圧a接点信号(遠隔送信機と有線接続)

遠隔送信機

特定小電力無線 100〜300m

遠隔受信機
パトランプを作動します。


本無線システムは工場内での作業中の緊急通報と労災防止対策。担当者の呼び出し、倉庫、大型ホール、スポーツクラブの設備監視
大学、研究施設、市場、港湾施設、船舶、移動する工事現場など様々な場所でご利用いただいております。
受注生産品ですので、屋内での使用、屋外(防雨仕様)での使用などご要望に応じて仕様のご相談をさせていただいております。



工場、作業場での緊急連絡、自動警報装置
工場、作業場での自動緊急呼び出し装置、
自動緊急警報装置
各種製造機械の設備監視、設備からの接点信号を受けてパトランプなどを回して注意を促します
各種製造機械の設備監視
設備からの接点信号を受けてパトランプなどを回して注意を促します。



特定小電力無線電波発信機は各種の警報機や設備からの接点信号入力により作動、自動通報。無線で離れた回転灯を作動させます。

送信機〜受信機までは電波でやりとりしますので自由に使用エリアを設定できます。

低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます


送信機〜受信機-見通し100〜300mまで送信可能です。
途中に中継器を配置して電波の届く距離を伸ばすことも可能です。
信頼性の高い日本国内で開発生産されているシステムです。性能向上のため外観、仕様が変わる場合があります。

本製品の導入に際して役所への届け出や免許などは必要ありません。
そのまますぐにご利用いただけます。
受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。




当商品の特徴
  • 接点信号監視無線送信機、受信機と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすくできます。
  • 接点信号監視無線送信機、受信機とも複数台の組み合わせでご利用いただけます。
  • 接点信号監視無線送信機、受信機は互いに登録、抹消ができます。複数台ある場合には組み合わせの変更も可能です。
  • ご希望のブザー類、ランプ類、音声アナウンス装置等を受信機、送信機に連動するようにして製作する事もできます。
  • ご利用に伴う役所への届け出は必要ありません。
  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。
  • お見積もりのご依頼は無料にて承っております。
  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。




動作イメージ図(機器の外観は仕様により変わる場合があります)
※送信機1台に対して、複数台の受信機を設定することも可能です。

【送信側】

各種機械からの無電圧接点信号が送信機に入力されます
各種警報盤、設備、センサー類
無電圧リレー出力端子(無電圧a接点信号)

送信機へ有線接続

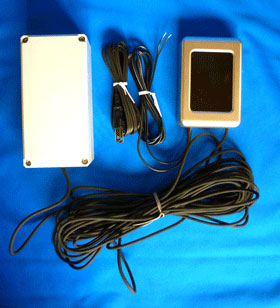

接点信号監視用送信機
接点信号監視用送信機(屋内仕様)
特定小電力無線送信機

接続された機器から接点信号が入ると
受信機へ電波で自動通報します。
電源:ACアダプター(家庭用電源)

送信機の中には端子台が収まっています
送信機の中には端子台が収まっています。
こちらにリード線で警報盤を接続してください。

接点入力信号:
無電圧a接点(標準)
もしくは無電圧b接点
※ご希望の方をお選びください。



専用の無線送信機は1個毎に独自のIDコードが埋め込まれています。 受信機の内蔵メモリにID登録された送信機にのみ、受信機が反応する仕組みになっていますので、 他の部署の方が所持している同型の送信機で勝手に操作される事はありません。


無線で受信機
へ送信。
見通し300m
までOK。

-監視物件-

【受信側】

受信機−特定小電力無線受信機
受信機(屋内仕様の例)-
特定小電力無線受信機

送信機からの電波を受信して
回転灯や警報ブザーを作動させます。
送信機側の機械の異常を復旧するまで作動し続けます。
電源:ACアダプター(家庭用電源)


-有線接続-

回転灯などを作動させます。
回転灯を作動させます。
ブザー音と回転灯で
異常を報せます。
上は株式会社デジタル製。


ソーラー電源方式特定小電力無線受信機
ソーラー電源方式に改造することも可能です。

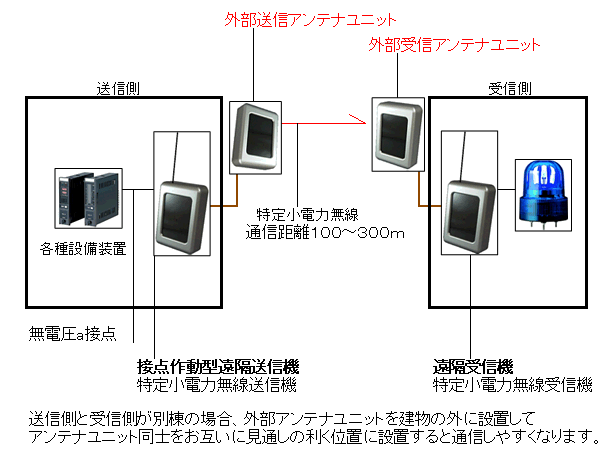

外部送信アンテナユニット、外部受信アンテナユニットを使ったイメージ
-アンテナ先端のみを独立させて、お互いに送受信しやすい位置まで延長して取り付けます。-
外部送信アンテナユニット、外部受信アンテナユニットを使ったイメージ

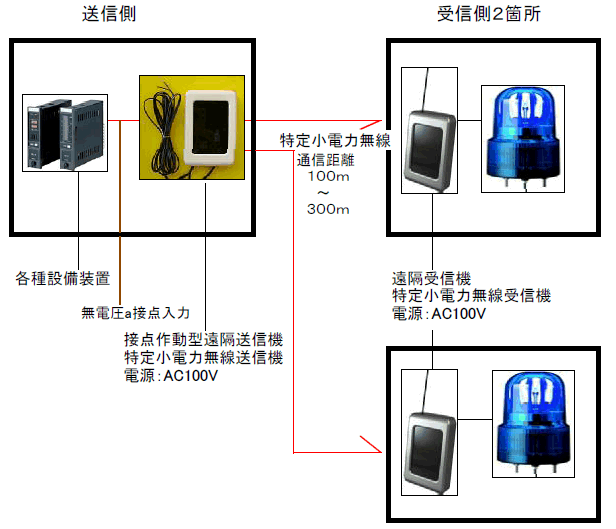

送信機、受信機がそれぞれ複数台の運用も可能です。
-下 送信機1台、受信機2台の例。-
送信機、受信機がそれぞれ複数台の運用も可能です。




-商品内容-

監視物件側に既設の各種警報機の無電圧リレー接点に送信機を接続します。
接点信号を感知した送信機は、受信機へ無線で自動通報します。
最大見通し300m先まで通報が可能です。

送信機、受信機とも電源はACアダプター(家庭用電源)です。
※太陽電池駆動、単相AC200V駆動に改造して納品した例もございます。

送信機は特定小電力無線で受信機へ送信します。
受信機Reは接点出力を増設できます。(複数追加可能) 回転灯(デジタル製、パトライト製など)以外に電話通報機を接続して、
携帯電話や固定電話など外部へ自動通報させることも可能です。




-オプション機器-


特定小電力無線中継器(※必要時)
送信機と遠隔受信機の間の通信距離を延長する際に利用します。
運用方法につきましてはメールでお問い合わせください。
電源:ACアダプター(家庭用電源)


大きな工場の中で、中継機を使って壁越しの通信を確保する際のイメージ図。
電波の障害になっている壁越しに、 中継機の受信部と送信部を配置します。
受信部と送信部は有線ケーブルでつながっています。
ケーブルの長さ:最長10mまで。
工場などの天井の高い建物の場合、外部アンテナを高い位置に設置すると
電波が遠くまで届きます。

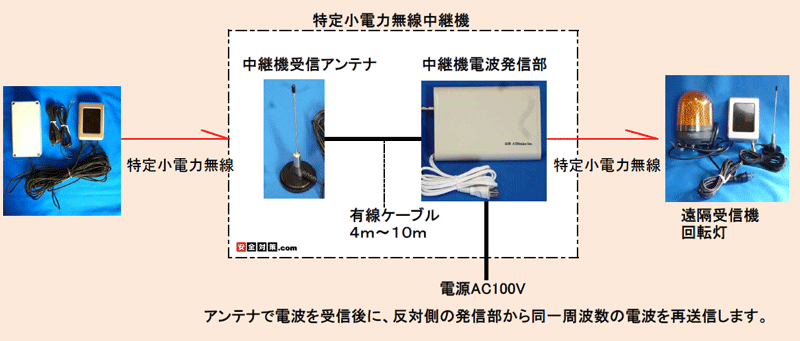

送信機と受信機の途中に中継機を入れたイメージ図。
送信機と受信機の途中に中継機を入れたイメージ図

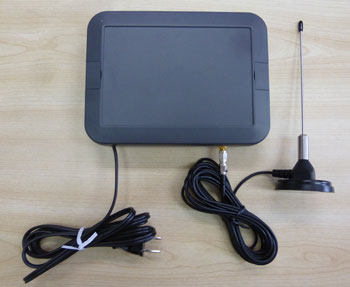

中継機、受信部と送信部がケーブルでつながった形状をしています。
受信部と送信部がケーブルでつながった形状をしています。
※一体型もあります。

シーラー電源式の無線中継機アロー製小型回転灯
ソーラー電源式の無線中継機







直径100ミリ小型LED表示灯(※標準品)

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65(正方向取り付け時)。
ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。

ブザー内蔵タイプの音量は最大90dB。
外部音量調節ツマミで約70〜90dbの間で調節可能。
保護特性IP23(正方向取り付け時)。
電源はAC100V(家庭用コンセント)が必要になります。

回転灯の色は4色からお選びいただけます
回転灯の色は4色からお選びいただけます。

※取り寄せ品になりますので、納品まで10日前後のご猶予をお願い申し上げます。
直径100ミリ小型LED表示灯

直径10センチ

小型回転灯用壁面固定用L字金具

壁面固定用L字金具





ホーンスピーカタイプ中型電子音警報器(※取り寄せ品-価格は別途お問い合わせください。)

最大音量102dB
1台で8〜10音色の内の1音色をスイッチで選択できます。 音色の切り換えや音量の調節は、蓋を外すことなく背面のツマミで簡単に行えます。
音量は0〜102dBまで無段階に調節できます。
取り付けアングルはさびに強いステンレス鋼(SUS)を採用しています。
ボディは耐候性に優れたASA樹脂製。保護特性IP53です。
重さ 約1.2kg

A.非常ベルル音
 (標準)(自火報ベルに類似)
B.発車ベルル音
 (標準)
C.警鐘音
 (標準)
D.ピンポン音
 (標準) (ピンポーン・ピンポーン・・・)
E.非常ベル音
 (標準)
F.非常ベルル音
 (音程が高い)
G.警鐘音
 (周期が速い)
 (カン・カン・ カン・・・)
H.ピューピュー
 ピュー音(ピュー・ピュー・・・)


ホーンスピーカタイプ中型電子音警報器


電源ケーブルと受信機に接続する信号ケーブル
電源ケーブルと受信機に接続する信号ケーブル


スピーカー裏面の調整パネル
スピーカー裏面の調整パネル





メロディアラーム電子音内蔵電球回転灯(※取り寄せ品-価格は別途お問い合わせください。)

株式会社デジタル製(前アロー株式会社製)。
遠隔受信機に接続してご利用いただけます。防雨構造、屋外設置可能。

105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から1つを選ぶことができます。
保護特性IP23(正方向取り付け時)。
ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。
電源:AC100V

以下の音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。

ベル音(プルルル)
ブザー音(ブーブーブー)
チャイム音(ピンポーン)
呼び出し音(プポピポ)

明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ

※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。

メロディアラーム電子音内蔵電球回転灯
回転灯の色は2色からお選びいただけます。

電源ケーブルの長さは約30センチ。
線の長さは予めご指定をいただければ調整して納品できます。

※本製品は取り寄せ品になりますので、納品まで10日前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
メロディアラーム電子音内蔵電球回転灯

メロディアラーム電子音内蔵電球回転灯台座
左:壁面に固定する場合のL字金具
右:卓上で固定する場合の金具
※金具は必須です。





送信機、受信機の電源をAC220Vへ変更できますか?
標準の電源はAC100V仕様ですが、 送信機、受信機ともいずれも電源部分をACアダプターに変更して単相AC220V電源へ変更可能です。 例えば、送信機AC100V、受信機単相AC220V、という組み合わせも可能です。 個別にご予算のお見積もりをさせていただきます。

複数セットを利用していますが、送信機と受信機の組み合わせを変更することができますか?
複数台あるお手元の送信機と受信機を組み合わせ(グループ化-混信しないようにします)を変更することは可能です。 組み替えをご希望の場合は事前にご相談下さい。

後から中継機に追加は可能ですか?
可能です。中継機追加の際は送信機、受信機を含んだ再設定作業が必要になります。マニュアルに沿って作業を行ってください。作業は簡単です。



Q&A集-この商品へよくある質問と回答

ビニールハウスのブレーカーOFF時の警報を無線で監視したいのですが?
接点信号で電波送信させて、200m程離れた場所パトライトを回転させたいのですが?





【セットの内容とご予算】

無電圧接点信号による無線回転灯警報システムのご予算

基本セットの構成例
1.接点信号監視用無線送信機 1台
  無電圧リレーa接点入力1回路)−外部送信アンテナユニット付、アンテナ延長ケーブル5m付属、電源:AC100V、屋内用
2.受信機 1台
  外部受信アンテナユニット付、アンテナ延長ケーブル4m付属、電源:AC100V、屋内用
3.有線式小型LED回転灯(直径10p)1台 電源:AC100V ブザー無し

上のセットのご予算 15万円〜(消費税、配送料別)


※外観はご希望の仕様によって変更になる場合があります。
※屋外設置の場合は防雨ケース組み込みもできます。
※延長コードによる、送信機受信機のアンテナ先端の延長もできます。


上図に内容はご提案の一例です。様々な運用が可能です。
下記の送信欄からご希望の運用方法につきましてお気軽にご相談ください。
無料でお見積もりをさせていただきます。

  • 本システムは受注生産品です。使用目的に応じて以下のような仕様のご相談を承ります。
    下記の送信欄からお問い合わせください。
  • システムの電源:AC100V、AC200V、ソーラー電源方式、充電バッテリ式など。
  • 屋外設置用の防雨ケース仕様のご相談を承ります。
  • 送信部、受信部とも複数台での御利用の場合のご相談を承ります。
  • 個別のお見積もりのご依頼は無料にて承っております。
  • 事前の通信テストのご相談。

本製品の導入をご検討の際に、事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。
1週間無料で貸し出しいたしております。このホームページ一番下の送信フォーム、メールファックス、御電話でお問い合わせください。
費用はデモ機ご返却の際の宅配料金のみご負担をお願い申し上げます。


【仕様書】
構成 送信機、受信機、無線センサー各種、回転灯等。
送信機は特定小電力で、離れた受信機へ送信します。 微弱無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されているので混信、誤動作はありません。

送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線

受信機( 特定小電力無線受信機)
通信環境
鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され、 通信距離が100m以内になる場合があります。
送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。



【ご注文方法】

下記のお問い合わせ欄からご希望の運用方法を書き込んで御相談ください。
後日、メールにてお見積もり(PDF形式ファイルもしくはFAX)をさせていただきます。


【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。

製品保証は日本国内の使用においてのみ有効です。


【返品についての対応】
本製品は受注生産品のため 返品の御相談につきましては個別に御相談をさせていただきます。





【お支払い方法のご説明】
宅急便コレクト
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。
※代引きサービス以外のお支払い方法をご希望の方もお見積もりの際にご相談をさせていただきます。


ヤマト運輸の代引きサービスは配達員がご自宅へ商品をお届けした際に、
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。


ヤマト運輸の配達員はカード端末を持参いたしております。
ヤマトの配達員にご用命をいただけましたら現金以外にその場でクレジットカード、デビッドカードをご利用いただけます。



(御利用いただけるクレジットカード)
JCBカード VISAカード MASTERカード Dinersカード アメリカンエキスプレスカード
UCカード クレディセゾンカード イオンクレジットカード NICOSカード DCカード


ご希望のお支払い方法をご指定ください。

業務用大型システムにつきましては支払い条件も含めて個別にお見積もりをさせていただきます。



【ご注意】

仕様および外観は改良のため変更させていただく場合があります。
取り付け工事はお客様の責任でお願いしております。
本機の取り付け工事、装置の故障などより発生した損害については弊社では責任を負いかねますので、 ご理解とご了承をお願い申し上げます。
特注品につき、納品後の返品は損傷・不良が明確な場合を除きご容赦願います。
納品までの間のキャンセルはメールまたはお電話にてお願いします。
